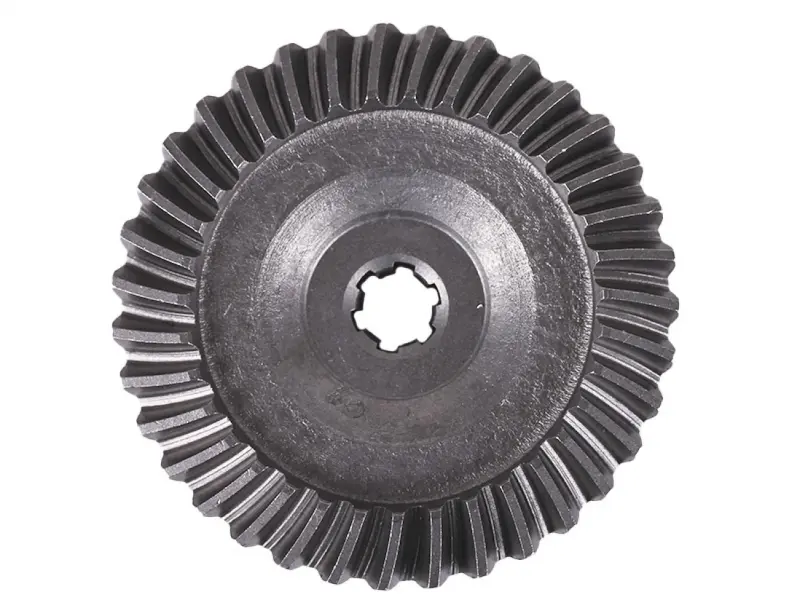

Шестерня конічна Z-35 вертикального вала КПП Mini AMG

Конічна шестерня Z-35 вертикального вала КПП Mini AMG передає обертання в коробці передач між валами, розташованими під кутом один до одного. Позначення Z-35 означає 35 зубців. Шестерня працює в парі з іншою шестернею, тож для заміни мають збігатися і посадка на вал, і геометрія зубчастого зачеплення.

Будова та призначення

Деталь має конічний зубчастий вінець і центральний отвір із внутрішніми виступами для з’єднання з валом. Посадкова частина передає крутний момент між валом і шестернею, а зубці — між шестернями пари. Пошкодження отвору так само впливає на роботу передачі, як і зношення зубців: навіть цілий вінець не компенсує люфт у розбитому з’єднанні.

Конічна передача потребує правильного взаємного розташування шестерень. Коли посадка або форма зубців не відповідає потрібній, контакт зміщується, навантаження розподіляється нерівномірно. Це спричиняє шум, нагрівання та прискорене зношення. Тому збіг кількості зубців — лише один із критеріїв добору, а не достатня підстава для встановлення.

Ознаки несправності

Перевірити шестерню варто, якщо в коробці з’явилися гул, хрускіт, удари під час зміни навантаження або відчутний люфт передачі. Після розбирання шукають відколи, тріщини, глибокі раковини та значне спрацювання поверхонь зубців. Окремо оглядають внутрішній профіль отвору: зім’яті грані й розбита посадка погіршують з’єднання з валом. Причину шуму потрібно встановити оглядом, адже схожі прояви бувають через зношені підшипники чи порушене зачеплення.

Як підібрати заміну

• Порахуйте зубці та порівняйте зовнішній діаметр і загальну висоту зі знятою шестернею.
• Зіставте форму й напрямок зубців, ширину вінця та його положення відносно посадкової частини.
• Перевірте розмір центрального отвору, кількість і профіль внутрішніх виступів.
• Порівняйте опорні поверхні, розташування на валу та спосіб фіксації.

Для вимірювання обирайте ділянки без значного зношення: розбитий отвір або пошкоджені зубці можуть дати хибні розміри. Якщо є каталог конкретної коробки, додатково звірте позначення деталі. Невідповідна посадка може залишити люфт або завадити монтажу, а інша геометрія вінця — порушити контакт із парною шестернею.

На що зважати під час монтажу

Розбираючи передачу, зберігайте порядок фіксаторів, шайб і регулювальних деталей, якщо вони передбачені конструкцією. Очистьте вал і посадкові поверхні, перевірте їх на пошкодження. Огляньте парну шестерню, підшипники та перевірте осьовий люфт вала. Якщо опори зношені, заміна самої шестерні не усуне перекіс. Коли пошкоджені обидві шестерні, варто розглядати заміну пари.

Для встановлення користуйтеся відповідним інструментом і спирайтеся на призначені для цього поверхні, не завдаючи ударів по зубцях. Після складання перевірте фіксацію, плавність обертання та зачеплення за вимогами конкретної КПП. Перед навантаженням відновіть передбачене змащення й переконайтеся, що передача обертається без заклинювання. Помилка в регулюванні може швидко пошкодити нову деталь і шестерню, з якою вона працює.
