Шестерня коническая Z-35 вертикального вала КПП Mini AMG

Коническая шестерня Z-35 вертикального вала КПП Mini AMG предназначена для передачи вращения в коробке передач между валами, расположенными под углом друг к другу. Обозначение Z-35 указывает на 35 зубьев. Деталь работает в зацеплении с ответной шестернёй, поэтому при замене нужно учитывать не только посадку на вал, но и соответствие зубчатой пары.

Конструкция и работа

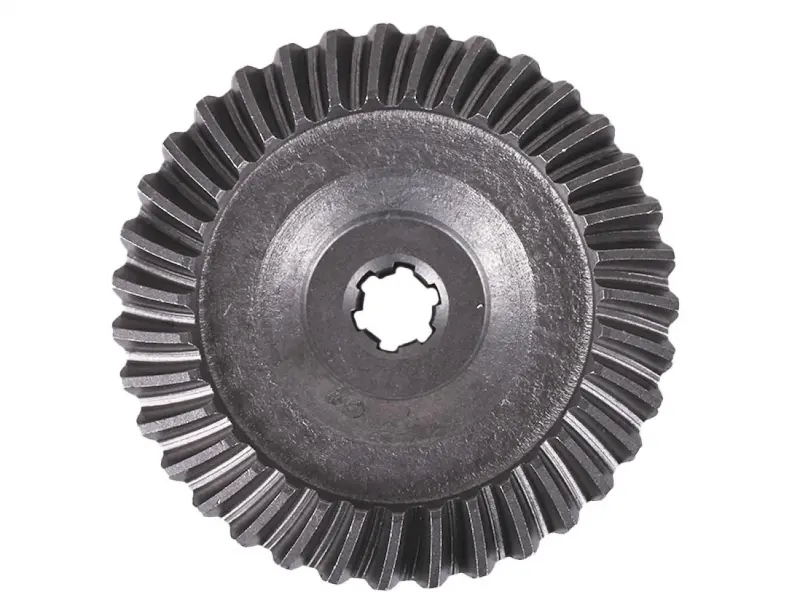

Шестерня имеет конический зубчатый венец и центральное отверстие с внутренними выступами для соединения с валом. Через это соединение передаётся крутящий момент. Посадочная часть и зубья выполняют разные задачи: первая удерживает связь с валом, вторые передают усилие ответной шестерне. Износ любого из этих участков нарушает работу передачи, даже если остальная поверхность детали выглядит целой.

Для конического зацепления имеет значение положение шестерён относительно друг друга. Если посадка или геометрия зубьев не соответствует снятой детали, контакт может сместиться к краю зуба. В результате передача шумит, нагревается и быстрее изнашивается. Одинакового числа зубьев недостаточно, чтобы считать две шестерни взаимозаменяемыми.

Когда нужна замена

Поводом для проверки служат новый гул или хруст в коробке, удары при изменении нагрузки и заметный люфт в передаче. После разборки оценивают зубья: сколы, трещины, глубокие раковины и выраженная выработка контактных поверхностей требуют внимания. Проверяют также внутренний профиль отверстия — смятые грани и разбитая посадка мешают надёжной передаче усилия. Сам по себе шум ещё не доказывает поломку шестерни: его могут вызывать подшипники или неправильное зацепление.

Что сверить при подборе

• Число зубьев, наружный диаметр и общую высоту снятой шестерни.
• Форму и направление зубьев, ширину венца и расположение его относительно посадочной части.
• Размер центрального отверстия, число и профиль внутренних выступов.
• Опорные поверхности, положение детали на валу и способ её фиксации.

Сравнивайте детали по сохранившимся поверхностям: сильно изношенное отверстие или обломанный зуб могут исказить результат измерения. При наличии каталога конкретной коробки дополнительно сверяют обозначение детали. Ошибка в посадке приводит к люфту либо не позволяет установить шестерню, а несовпадение зубчатого венца нарушает зацепление с ответной деталью.

Особенности установки

При разборке сохраняют порядок расположения фиксаторов, шайб и регулировочных деталей, если они предусмотрены конструкцией. Снятую шестерню и вал очищают, осматривают посадочные поверхности и проверяют ответную шестерню. Рядом стоит оценить состояние подшипников и осевой люфт вала: новая деталь не устранит перекос, вызванный износом опор. При повреждении обеих шестерён рассматривают замену пары.

Устанавливают деталь без ударов по зубьям, используя подходящий инструмент и предусмотренные опорные поверхности. Затем проверяют фиксацию, свободное вращение и зацепление по требованиям конкретной КПП. До работы под нагрузкой восстанавливают предусмотренную смазку и убеждаются, что при проворачивании нет закусывания. Неверная регулировка способна повредить как новую шестерню, так и её ответную пару.
