Шестерня головного (первинного) вала КПП Mini AMG

Шестерня головного (первинного) вала КПП Mini AMG призначена для ремонту коробки передач. Вона передає обертання через зачеплення зубців із парною шестернею. Від стану зубчастого вінця та посадки залежать шум трансмісії й передавання навантаження. Якщо продовжувати використовувати деталь із пошкодженими зубцями, зношуватимуться й поверхні, з якими вона контактує.

Будова та ознаки зношення

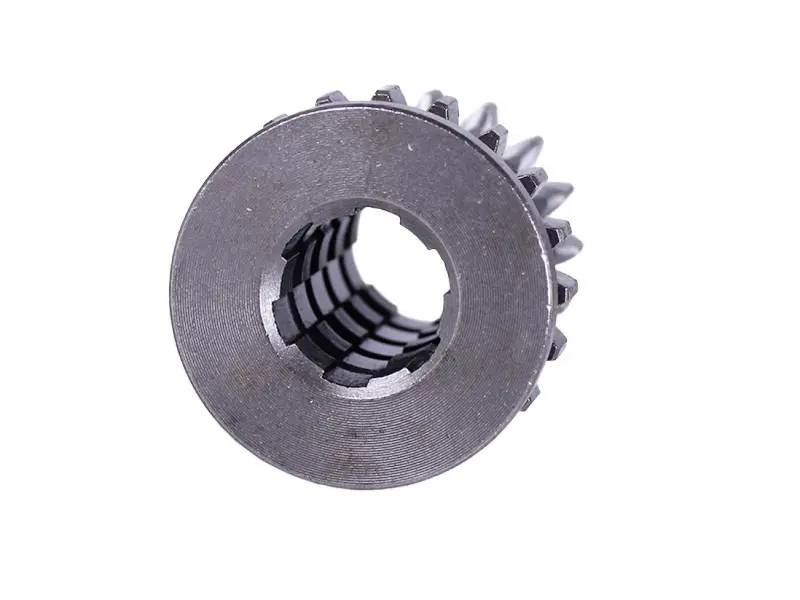

Шестерня має зовнішній зубчастий вінець, широку кільцеву торцеву поверхню та центральний отвір із внутрішніми пазами. Для встановлення потрібен збіг усієї геометрії: форми отвору, ширини вінця та розташування торців відносно посадки. Однаковий зовнішній діаметр ще не означає, що дві шестерні займуть правильне положення на валу й працюватимуть в одному зачепленні.

Деталь замінюють за наявності відколів, тріщин зубців, викришування контактних поверхонь, глибоких задирів або пошкодження посадки. Гул під навантаженням, стукіт і металеві частинки в оливі — привід оглянути коробку. Проте ці ознаки не доводять несправність саме шестерні: джерелом шуму можуть бути підшипники чи інші деталі КПП. Після розбирання перевіряють зубці по всьому колу та стан парної шестерні.

Як перевірити відповідність

Добирайте шестерню за знятим зразком і конструкцією конкретної коробки передач. Позначення Mini AMG допомагає знайти потрібну деталь, а остаточний вибір потребує звіряння геометрії та місця встановлення. Відмінність ширини чи форми посадки може змістити зачеплення або завадити правильному складанню вала.

• Порахуйте зубці, порівняйте їхній профіль, напрямок і ширину зубчастого вінця.
• Виміряйте зовнішній діаметр, діаметр центрального отвору та загальну ширину шестерні.
• Зіставте кількість, форму й розташування внутрішніх пазів та перевірте відповідність посадки на валу.
• Огляньте обидва торці: виступи й заглиблення допомагають відрізнити шестерні близької форми.
• Звірте розташування деталі відносно упорних шайб і фіксаторів, передбачених у цій КПП.

Що врахувати під час заміни

Для встановлення потрібен доступ до валів коробки. Під час розбирання позначають орієнтацію шестерні та зберігають порядок шайб і фіксаторів. Зняту деталь очищають, щоб перевірити посадку й оцінити пошкодження без шару забруднень. Разом із нею оглядають вал, зубці парної шестерні, підшипники та деталі осьової фіксації. Зношені поверхні сусідніх деталей можуть спричинити швидке пошкодження нової шестерні, тому їх перевіряють до складання.

Положення шестерні та порядок складання визначають за керівництвом для конкретної КПП. Якщо деталь не сідає належним чином, перевіряють її відповідність і стан вала; удари по зубцях або підточування посадки не усувають помилки добору. Під час монтажу змащують контактні поверхні, відновлюють передбачену фіксацію та перевіряють осьові зазори відповідно до вимог коробки. Перш ніж остаточно закрити корпус, контролюють вільне обертання й роботу механізму перемикання. Заклинювання, перекіс або надмірний люфт потребують усунення причини, оскільки робота з такими відхиленнями прискорює зношення зубців і посадок.
