Шестерня главного (первичного) вала КПП Mini AMG

Шестерня главного (первичного) вала КПП Mini AMG предназначена для ремонта коробки передач. Она участвует в передаче вращения через зубчатое зацепление. Состояние зубьев и посадки влияет на шум при работе трансмиссии и передачу нагрузки: повреждённая шестерня может изнашивать сопряжённую деталь, даже если коробка ещё продолжает работать.

Конструкция и причины замены

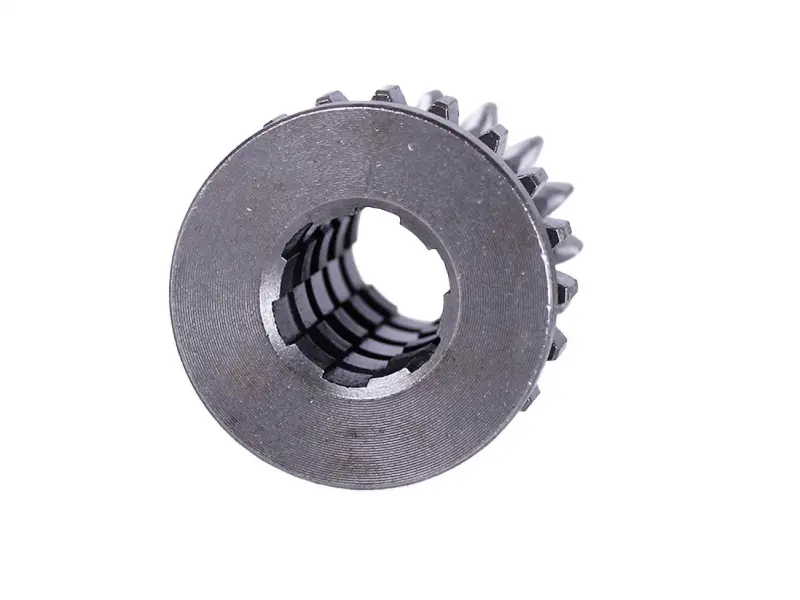

Деталь имеет наружный зубчатый венец, широкую кольцевую торцевую поверхность и центральное отверстие с внутренними пазами. При подборе имеют значение не только зубья, но и форма отверстия, ширина венца и расположение торцов относительно посадки. Шестерни с близким наружным диаметром могут различаться по этим признакам и занимать разное положение на валу.

Основания для замены — сколы и трещины зубьев, выкрашивание на контактных поверхностях, заметные задиры или повреждение внутренней посадки. На необходимость осмотра могут указывать гул под нагрузкой, стук и металлические частицы в масле. Эти признаки сами по себе не определяют виновника: похожие симптомы дают изношенные подшипники и другие детали КПП. После разборки проверяют саму шестерню и зубья, с которыми она работает в паре.

Что сверить при подборе

Сопоставляйте новую шестерню со снятой деталью и устройством конкретной коробки. Обозначение Mini AMG сохраняйте при поиске, а соответствие проверяйте по геометрии и месту установки. Даже небольшое отличие ширины или посадки способно нарушить взаимное расположение деталей и помешать сборке.

• Пересчитайте зубья, сравните их профиль, направление и ширину зубчатого венца.
• Измерьте наружный диаметр, диаметр отверстия и полную ширину детали.
• Сверьте количество, форму и расположение внутренних пазов, а также посадку на валу.
• Сравните обе торцевые стороны, выступы и углубления, которыми деталь отличается от соседних шестерён.
• Проверьте положение шестерни относительно упорных шайб и фиксаторов, предусмотренных конструкцией КПП.

Особенности установки

Замена требует доступа к валам коробки передач. При разборке сохраняют порядок деталей и отмечают ориентацию шестерни, шайб и фиксаторов. Со снятой детали удаляют загрязнения, чтобы оценить характер повреждений и сравнить посадочные поверхности. Одновременно осматривают вал, сопряжённую шестерню, подшипники и детали осевой фиксации. Повреждённые соседние детали могут быстро испортить новую шестерню; их состояние оценивают до сборки.

Шестерню устанавливают в предусмотренном положении по руководству для конкретной КПП. Несовпадение посадки не устраняют ударами по зубьям или подтачиванием: сначала проверяют правильность подбора и состояние вала. При сборке восстанавливают штатную фиксацию, смазывают контактные поверхности и проверяют осевые зазоры по требованиям коробки. До окончательного закрытия корпуса контролируют свободное вращение и работу механизма переключения. Заедание, перекос или чрезмерный люфт требуют устранения причины: работа с такими отклонениями ускоряет износ зубьев и посадок.
