Шестерня головного (первинного) вала КПП Z-25/Z-14 AMG

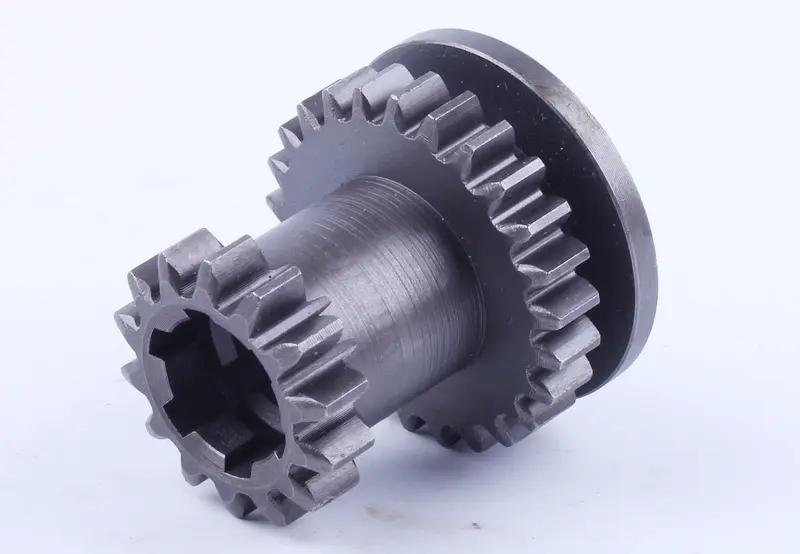

Шестерня головного (первинного) вала КПП Z-25/Z-14 AMG передає обертання в коробці передач. Її зубці входять у зачеплення зі спряженими шестернями та передають зусилля між деталями механізму. Позначення Z-25/Z-14 означає два зубчасті вінці на 25 і 14 зубців. Для заміни мають збігатися обидва числа, оскільки правильна робота зачеплення залежить від поєднання зубців і геометрії шестерні.

Будова та ознаки зношення

Два прямозубі вінці різного діаметра розташовані на краях спільної маточини. Усередині є шліцьовий отвір для з'єднання з валом, а з боку більшого вінця — круглий бурт. Таку деталь підбирають за всією її формою. Якщо збігається лише великий вінець, це ще не підтверджує відповідності малого вінця, відстані між ними та посадки на вал.

Приводом перевірити шестерні можуть бути незвичний гул коробки, стукіт під навантаженням або металеві частинки в оливі. Ці симптоми не визначають несправність однієї деталі, тому рішення про заміну приймають після розбирання й огляду. На зубцях шукають відколи, тріщини та викришування контактних поверхонь, у шліцьовому отворі — помітний виробіток. Нестача мастила, забруднення зачеплення, перевантаження та перекіс валів прискорюють зношення.

Перевірка перед встановленням

На знятій шестерні порахуйте зубці обох вінців і порівняйте їхнє взаємне розташування. Зіставте зовнішні діаметри, ширину вінців, проміжок між ними та загальну довжину маточини. Зверніть увагу на крок і профіль зубців: однакова кількість зубців не робить шестерні взаємозамінними. Невідповідний профіль порушує контакт зі спряженою деталлю та може спричинити шум і швидке пошкодження зачеплення.

Для посадки на вал перевірте кількість і форму внутрішніх шліців та розміри отвору. Також мають відповідати положення бурта й торцеві поверхні, якими шестерня впирається в сусідні деталі. Звіряйте конструкцію зі знятим зразком і схемою конкретної КПП. Враховуйте розташування сусідніх шестерень, втулок та фіксаторів: помилка в довжині маточини чи відстані між вінцями здатна порушити осьовий зазор або змістити зачеплення.

Особливості заміни

Коробку розбирають настільки, щоб отримати доступ до вала та зняти шестерню належним способом. Заздалегідь фіксують її орієнтацію й послідовність шайб, втулок та стопорів, якщо вони є в конструкції. Після очищення перевіряють посадочні поверхні й шліци вала. Поруч оглядають зубці спряжених шестерень, підшипники та деталі фіксації. Пошкоджені опори або зношений фіксатор можуть змістити навіть правильно підібрану шестерню.

Під час складання дотримуються передбаченої орієнтації, способу посадки та осьових зазорів за документацією коробки. Якщо шліци не збігаються, деталь не забивають і не підганяють обпилюванням. Шестерню з пошкодженими зубцями, яка працює в парі з новою, теж замінюють, щоб вона не руйнувала нове зачеплення. Після складання перевіряють вільне обертання та перемикання, використовують призначене для цієї КПП мастило. Заїдання, сторонні звуки чи надмірний опір обертанню потрібно усунути до навантаження коробки.
