Патрубок радіатора нижній гумовий для мінітрактора Jinma 254

Патрубок радіатора нижній для мінітрактора Jinma 254

Нижній патрубок замикає контур охолодження між радіатором і водяним насосом: ним охолоджений антифриз повертається з нижнього бачка радіатора до помпи та далі в блок циліндрів. Для трициліндрового дизеля Jinma 254 це критична ділянка контуру — щойно з'являється негерметичність, рівень рідини падає швидко, а двигун перегрівається вже за кілька хвилин роботи під навантаженням на фрезі, плузі чи причепі.

Як деталь працює в системі охолодження

Нижня гілка контуру розташована на всмоктувальній стороні помпи, тому шланг постійно працює під розрідженням. Гума тут мусить тримати форму й не складатися всередину: просілий або розм'яклий патрубок звужує прохід, циркуляція сповільнюється, і температура зростає навіть за чистого радіатора та справного термостата. Друге завдання деталі — гасити взаємні переміщення двигуна на опорах і жорстко закріпленого радіатора, щоб вібрація не розхитувала штуцери й не рвала з'єднання під хомутами.

Конструкція

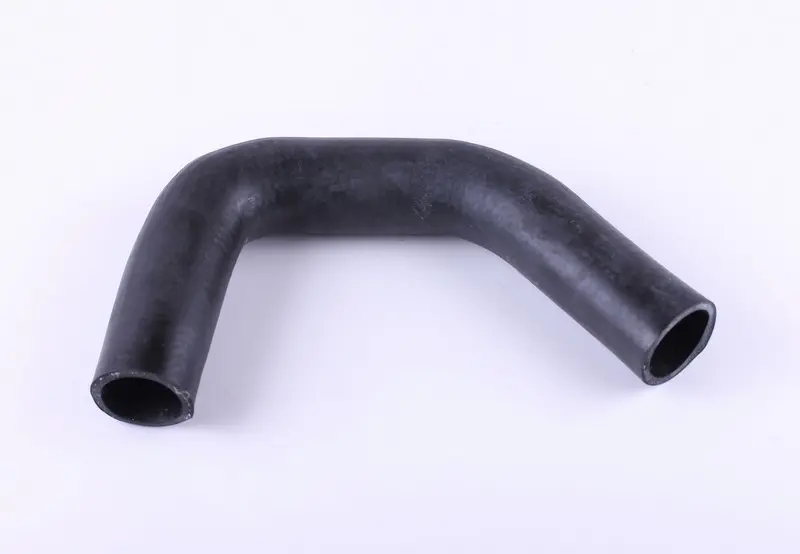

Патрубок формований, із чорної гуми, з двома згинами, близькими до прямого кута. Така геометрія повторює заводську трасу від нижнього бачка радіатора до вхідного штуцера помпи, тож шланг стає на місце без натягу й перекручування, а на колінах не утворюється залом, який зрізає потік рідини. Стінка рівномірна по всій довжині, включно зі згинами; торці рівні та гладкі, розраховані на посадку під звичайний черв'ячний хомут без додаткових ущільнювачів. Внутрішній діаметр — 38 мм, що відповідає штуцерам системи охолодження цієї серії мінітракторів.

Сумісність і підбір

• Мінітрактори Jinma 254 з рідинним охолодженням дизеля (система заправляється приблизно вісьмома літрами охолоджувальної рідини).
• Ця сама деталь застосовується на мінітракторах Jinma 244 — траса нижнього шланга в цих моделей збігається.
• Перед установленням звірте зі знятим патрубком посадкові діаметри торців, кількість і напрямок згинів, довжину плечей до коліна.
• Якщо старий шланг роздутий, витягнутий або задубів, орієнтуйтеся на розміри штуцерів радіатора й помпи, а не на його теперішню форму.

Коли час міняти

Замінюйте нижній патрубок, якщо на гумі з'явилися поздовжні тріщини біля торців, шланг став м'яким і продавлюється пальцями, місцями здувся або, навпаки, втратив еластичність і тріскається при стисканні. Окремий привід — патьоки антифризу під хомутами, білий наліт на штуцерах, а також потертість від контакту з рамою чи шківом. Гуму закономірно старять перепади температур, масляний туман у підкапотному просторі та сезонні простої техніки, тому на тракторі з напрацюванням шланги зазвичай виходять з ладу раніше за радіатор і помпу.

Встановлення

Працюйте на охололому двигуні. Злийте охолоджувальну рідину, послабте хомути, зніміть старий патрубок і очистіть штуцери від залишків гуми та нальоту — прикиплий шланг простіше підрізати, ніж розхитувати штуцер радіатора. Нову деталь надягайте до упору, щоб хомут став на циліндричну частину, а не на початок згину. Хомути беріть нові або завідомо цілі, затягуйте рівномірно, не передавлюючи гуму. Після заливання рідини прогрійте двигун, стравіть повітря та повторно перевірте з'єднання на холодному й гарячому контурі, за потреби підтягнувши хомути.

Нижній патрубок — недорога позиція, яку варто тримати в запасі разом із верхнім шлангом і комплектом хомутів: заміна триває лічені хвилини і знімає ризик перегріву дизеля в розпал польових робіт.
