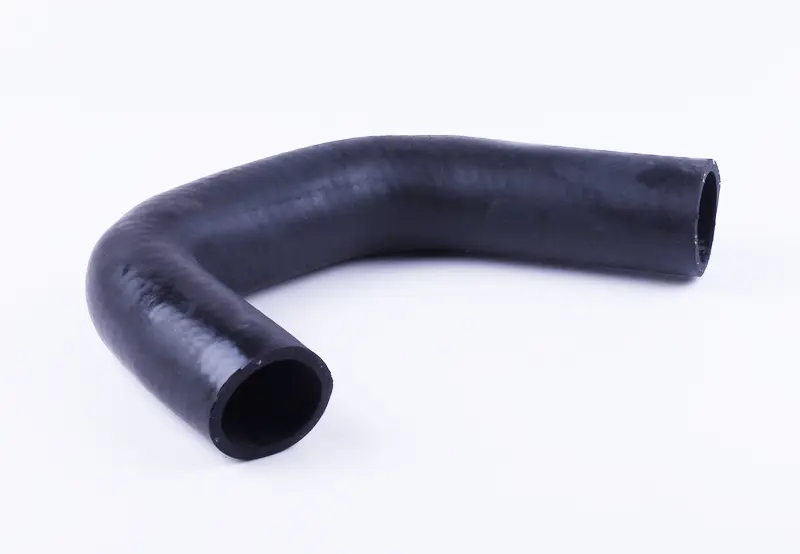

Патрубок радіатора нижній 38 мм DongFeng, Foton, Jinma 240/244 (КМ385ВТ)

Патрубок радіатора нижній для мінітракторів DongFeng, Foton і Jinma 240/244

Нижній гумовий шланг системи охолодження з'єднує нижній бачок радіатора з приймальним штуцером водяного насоса дизеля КМ385ВТ. Ним охолоджений антифриз повертається в двигун, і від стану цієї магістралі напряму залежить, чи втримає мотор робочу температуру на оранці, культивації, під час роботи з причепом та на тривалих переїздах у спеку.

Конструкція

Деталь відформована з чорної гуми суцільним відрізком із готовим вигином, що повторює трасу між нижнім бачком радіатора та помпою. Готовий радіус тут принциповий: прямий шланг у цьому місці довелося б згинати силою, він заламувався б біля хомута і поступово душив би протік охолоджувальної рідини. Формований патрубок сідає на штуцери без натягу, не треться об рамку радіатора і не тягне штуцер помпи вбік.

Кінці зроблені гладкими циліндричними, під звичайні черв'ячні хомути. Суцільна гумова стінка без проміжних з'єднань означає, що в цій частині контуру залишається лише дві точки ущільнення — по хомуту на кожному кінці, і саме їх достатньо контролювати під час обслуговування.

Нижня гілка контуру охолодження працює на всмоктування: помпа тягне рідину з радіатора і створює розрідження. Розм'якла гума в такому місці починає підсмоктуватися і звужуватися на прогрітому двигуні, циркуляція падає, а стрілка температури повзе вгору без жодного помітного підтікання. Тому нижній патрубок міняють не лише через течу, а й через втрату пружності гуми.

Розміри та посадка

• внутрішній діаметр — 38 мм;
• довжина по осі — близько 285 мм;
• матеріал — чорна гума, суцільноформована деталь;
• форма — кутовий патрубок із готовим вигином;
• кріплення — два черв'ячні хомути відповідного діаметра.

Переваги

• Готовий формований вигин тримає переріз по всій довжині: шланг не заламується біля хомута і не обмежує протік антифризу навіть у тісному підкапотному просторі.
• Суцільна гумова стінка без вставок і стиків залишає лише два місця ущільнення, тому магістраль простіше зібрати герметично і швидше перевірити під час огляду.

Сумісність

Позиція розрахована на мінітрактори DongFeng 240 і 244, Foton 240 і 244, Jinma 240 і 244, а також на споріднені машини серій 250 і 254 та ДТЗ 244 з дизелем КМ385ВТ. Ці трактори побудовані на спільній базі, тому нижня магістраль охолодження в них уніфікована. Для підбору зніміть старий шланг і звірте три речі: посадковий діаметр штуцерів радіатора й помпи, довжину по осі та напрямок вигину. Якщо на машині вже змінювали радіатор або помпу на неоригінальні, орієнтуйтеся на власні заміри, а не лише на модель трактора.

Коли час міняти

Заміну планують, якщо гума втратила пружність і шланг легко стискається пальцями, якщо поверхнею пішли поздовжні тріщини чи здуття, якщо біля хомутів з'явилися сліди антифризу та білий наліт, а також якщо кінець патрубка розбух і провертається на штуцері навіть після підтягування. Дизель, що почав грітися під навантаженням без падіння рівня рідини, теж привід уважно оглянути нижню гілку контуру.

Встановлення

Працюють на повністю охололому двигуні. Антифриз зливають у чисту ємність, послаблюють хомути, знімають старий шланг, зачищають штуцери від залишків гуми й нальоту, надягають новий патрубок до упору та затягують хомути помірним зусиллям, щоб не підрізати гуму. Після заливання рідини мотор прогрівають, виганяють повітря з контуру і повторно перевіряють затягування на гарячу: гума обтискається, і хомути майже завжди потребують невеликого доведення.

Нижній патрубок належить до витратних деталей, які варто тримати в запасі разом із верхнім шлангом і термостатом — його відмова в полі зупиняє техніку на весь робочий день.
