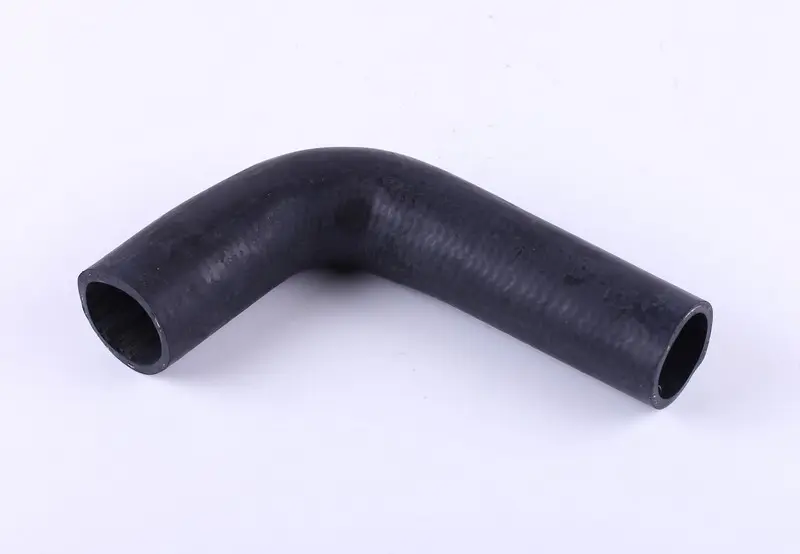

Патрубок радіатора верхній Jinma 254

Патрубок радіатора верхній Jinma 254

Верхній з’єднувальний шланг системи охолодження мінітрактора Jinma 254. Через нього нагріта охолоджувальна рідина відходить від корпусу термостата й головки блока до верхнього бачка радіатора, де віддає тепло. Деталь постійно працює під тиском і за високої температури, тож саме від її стану залежить, чи втримає дизель робочу температуру на оранці, фрезеруванні, під час руху з причепом і на тривалих обертах під навантаженням.

Конструкція

Виріб виготовлено з формованої мастилобензостійкої гуми та має кутову форму з вигином близько 90 градусів. Така геометрія повторює заводську трасу від двигуна до радіатора: шланг лягає на штатне місце без натягу та скручування, а його плечі самі задають правильний напрямок до штуцерів. Стінка товста, з внутрішнім армувальним шаром, торці гладенькі й рівні, розраховані на посадку з фіксацією черв’ячними хомутами. Формований відвід принципово відрізняється від відрізка прямого шланга: він не заламується на вигині, не сплющується при затягуванні хомутів і не звужує прохідний переріз, тому циркуляція рідини лишається стабільною, а помпа не працює на підвищеному опорі.

Сумісність і підбір

Позиція орієнтована на мінітрактор Jinma 254 з трициліндровим дизелем КМ385ВТ. На техніці цього ж сімейства з аналогічною схемою охолодження — мінітрактори Jinma, Dongfeng, Foton, ДТЗ моделей ряду 240/244/250/254 — застосовують дуже близькі за формою патрубки, тому деталь часто підходить і туди. Перед установленням звірте новий шланг зі знятим за кількома простими ознаками.

• Прикладіть новий патрубок до старого: довжина обох плечей і кут вигину мають збігатися, інакше шланг тягнутиме з’єднання або впиратиметься в кожух.
• Перевірте внутрішній діаметр за посадковими штуцерами радіатора та корпусу термостата — торець має сідати щільно, до упору, без люфту й без розтягування гуми.
• Переконайтеся, що добираєте саме верхній патрубок: нижній у цій системі охолодження відрізняється довжиною та конфігурацією коліна.
• Оцініть, як коліно лягає відносно вентилятора, паса й елементів рами — шланг не повинен торкатися рухомих частин і гарячих поверхонь.

Коли час міняти

Гума в контурі охолодження старіє навіть за акуратної експлуатації: даються взнаки перепади температур, вібрація двигуна, антифриз і моторні випари. Заміну плануйте, якщо з’явилися патьоки та кольорові розводи біля хомутів, якщо на вигині помітні сітка дрібних тріщин або потертості, якщо шланг став відчутно м’яким і продавлюється пальцями, а також якщо гума, навпаки, задубіла й втратила еластичність. Локальне здуття чи бочкоподібна деформація біля торця — привід зняти деталь одразу, не чекаючи розриву: на прогрітому двигуні пошкоджений патрубок рветься миттєво і вся рідина йде за лічені секунди, а перегрів дизеля обходиться незрівнянно дорожче. Такий шланг логічно міняти разом із нижнім патрубком, а також під час обслуговування радіатора, помпи й термостата або після промивання системи.

Встановлення

Роботи виконують на повністю охололому двигуні. Злийте частину охолоджувальної рідини нижче рівня верхнього з’єднання, послабте хомути та зніміть старий шланг, обережно провертаючи його по штуцеру. Посадкові місця очистіть від залишків гуми, накипу й слідів герметика — на нерівній поверхні герметичності не дасть навіть нова деталь. Патрубок надівайте до упору, хомути ставте за буртиком штуцера й затягуйте рівномірно, без надмірного зусилля, щоб не прорізати гуму. Після заливання рідини запустіть двигун, прогрійте його до відкриття термостата, перевірте з’єднання на течі та долийте систему до норми.

Тримати такий патрубок у запасі варто кожному власнику мінітрактора: деталь недорога, а її відмова миттєво зупиняє роботу в полі. Заміна забирає лічені хвилини й не потребує спецінструменту — достатньо викрутки або ключа під хомути та ємності для зливання рідини.
