Патрубок радіатора верхній Foton 240/244/250/254 (дизель KM385BT)

Патрубок радіатора верхній Foton 240/244/250/254

Гаряча охолоджувальна рідина йде від дизеля до радіатора саме через верхній патрубок, тож від стану цього шланга залежить, чи триматиме мінітрактор робочу температуру на тривалому оранні, фрезеруванні та транспортних роботах. Поки гума зберігає форму й пружність, контур охолодження працює стабільно. Щойно стінка тріскається, розм'якшується або починає «пітніти» біля хомута, далі йдуть втрата антифризу та перегрів, тому такий шланг міняють одразу за перших ознак старіння, не чекаючи, доки він лусне в полі.

Для якої техніки

Деталь розрахована на мінітрактори Foton 240, 244, 250 і 254 з трициліндровим дизелем KM385BT водяного охолодження. Таке саме компонування радіатора та двигун того ж сімейства стоять на ДТЗ 244, тож патрубок підходить і власникам цих машин. Заводський номер верхнього патрубка цієї лінійки — TE250.13B-01.

Конструкція

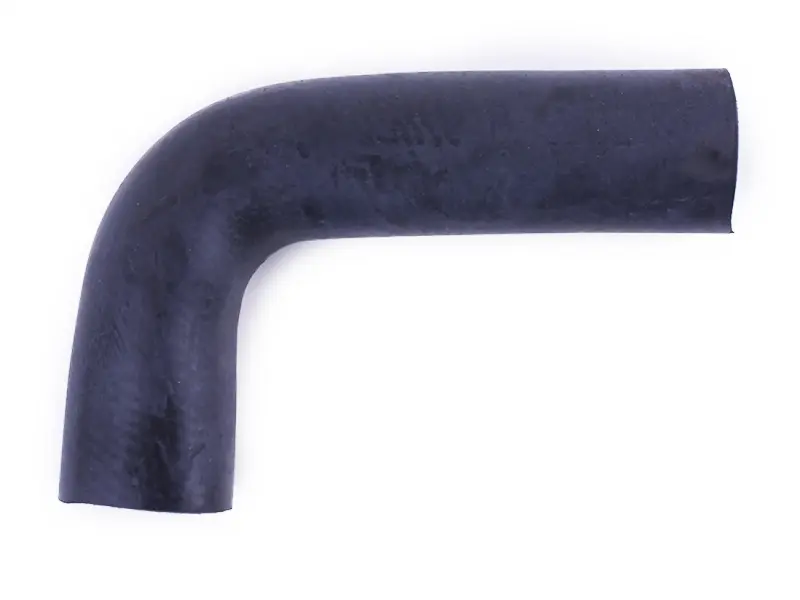

Це суцільноформований гумовий шланг чорного кольору з вигином близько 90 градусів. Одне плече довше, друге коротше: така геометрія повторює штатну трасу від двигуна до верхнього бачка радіатора й дає змогу обійти навісні елементи без натягу та заломів. Стінка гладка, посадкові кінці прямі — їх насаджують на штуцери до упору та фіксують черв'ячними хомутами. Гума тримає форму на гарячому контурі й не заламується від вібрації двигуна.

Переваги

• Заводське формування вигину: патрубок лягає по штатній трасі без натягу, зберігає повний прохідний переріз і не перетискається на повороті.
• Суцільна гумова деталь без вставок і перехідників: на ділянці від двигуна до радіатора лишаються всього два з'єднання під хомути, де треба контролювати герметичність.
• Пружна стінка гасить вібрацію дизеля та компенсує невеликі взаємні зміщення радіатора й двигуна під час роботи на нерівному полі.

Коли час міняти

• патьоки антифризу біля хомутів або білий наліт на кінцях шланга;
• гума стала м'якою та «ватною» під пальцями чи, навпаки, задубіла й вкрилася сіткою тріщин;
• патрубок помітно роздувається на прогрітому двигуні або просідає під час охолодження системи;
• рівень охолоджувальної рідини зменшується без явного зовнішнього протікання;
• планове перебирання контуру охолодження — заміна термостата, помпи чи радіатора.

Підбір і встановлення

Зніміть старий шланг і порівняйте його з новим за трьома точками: діаметрами обох кінців, довжиною плечей і кутом вигину. У верхнього та нижнього патрубків цієї серії геометрія різна, тож взаємозаміна не допускається. Працюють на холодному двигуні: зливають частину рідини, послаблюють хомути, знімають зношену деталь, зачищають штуцери від іржі та залишків старої гуми. Новий патрубок надівають на сухі чисті штуцери до упору, хомути ставлять за 5–7 мм від краю й затягують рівномірно, без перетягування. Після заливання антифризу двигун прогрівають, виганяють повітряні пробки та повторно перевіряють затягування на гарячому контурі: гума трохи обтискається, і хомути майже завжди потребують підтягування.

Верхній патрубок варто мати в запасі разом із термостатом і комплектом хомутів — сама заміна триває лічені хвилини, а справний контур охолодження береже головку блока та прокладку від наслідків перегріву.
