Патрубок радіатора верхній DL190-12 Xingtai 120

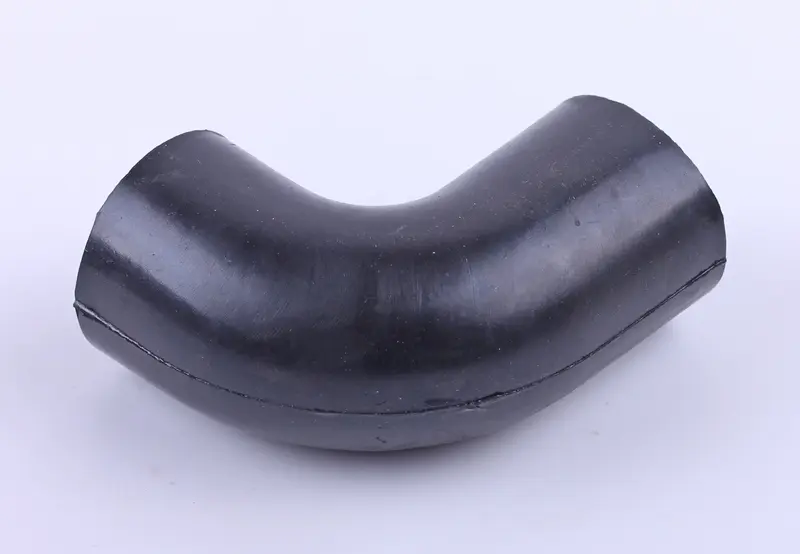

Верхній патрубок радіатора подає гарячу охолоджувальну рідину від головки циліндра дизеля DL190-12 у верхній бачок радіатора. Це формований гумовий шланг із готовим вигином близько 90 градусів: він повторює заводську геометрію системи охолодження мінітрактора Xingtai 120 і стає на штатні місця без підрізання та натягу.

Для якої техніки

Деталь розрахована на одноциліндровий чотиритактний дизельний двигун DL190-12 потужністю 12 к. с. з водяним охолодженням, а також на споріднений йому DL190-15. Такі мотори встановлюють на мінітрактори та мототрактори Xingtai 120 (XT120D) і однотипну техніку тієї ж збірки, де радіатор закріплений перед двигуном, а з'єднувальні шланги працюють у тісному підкапотному просторі поряд із гарячими деталями та приводом вентилятора.

Конструкція

Вигин задано під час формування, і він тримається сам, тому шланг не складається на повороті та не перекриває протік — типова біда прямого відрізка, натягнутого дугою між радіатором і головкою. Стінка товста, форма стабільна: патрубок не просідає від нагрівання й не зсувається від вібрації мотора. Рівні циліндричні кінці сідають на штуцери та обтискаються звичайними черв'ячними хомутами, без перехідників і герметика.

Як підібрати заміну

• Посадковий розмір кінців — 41 мм; перед купівлею виміряйте зовнішній діаметр штуцерів радіатора та головки.
• Порівняйте кут і довжину плечей зі знятим шлангом: верхній і нижній патрубки контуру охолодження DL190 мають різну геометрію та не є взаємозамінними.
• Старий шланг час міняти, якщо з'явилися тріщини біля хомутів, здуття, задубіла або, навпаки, розм'якла гума та сліди підтікання антифризу.
• Після встановлення переконайтеся, що патрубок ніде не треться об пас, шків і випускний колектор.

Заміна

Міняти патрубок треба на охолодженому двигуні: злийте охолоджувальну рідину нижче рівня верхнього бачка, послабте обидва хомути і зніміть старий шланг, провертаючи його на штуцері. Посадкові пояски зачистіть від накипу та залишків гуми — на нерівній поверхні новий патрубок почне пітніти навіть із затягнутим хомутом. Нову деталь надіньте до упору, хомути поставте так, щоб їхні гвинти були доступні ключем, залийте антифриз, прогрійте мотор і повторно підтягніть хомути після першого циклу нагрівання та охолодження.

Характеристики

• Призначення: верхній патрубок системи охолодження
• Форма: кутовий, вигин близько 90 градусів
• Двигун: DL190-12, DL190-15
• Техніка: мінітрактор Xingtai 120 (XT120D)
• Посадковий діаметр: 41 мм
• Маса: близько 117 г
• Каталожне позначення: 12A.13.110
• Матеріал: гума, чорний колір

Верхній патрубок належить до витратних деталей контуру охолодження: його міняють разом із термостатом, нижнім шлангом і хомутами під час планового обслуговування або за перших підтікань антифризу. Запасний шланг варто тримати під рукою в сезон польових робіт — тріснутий патрубок зупиняє трактор миттєво, а сама заміна забирає лічені хвилини.
