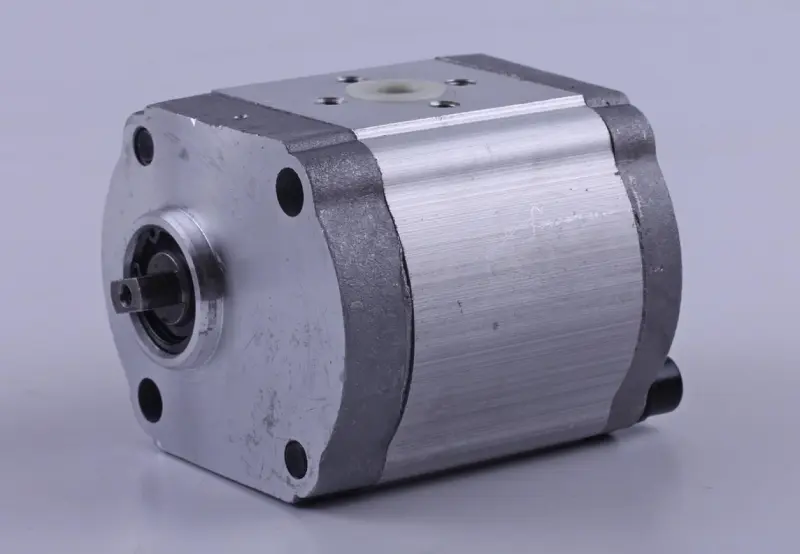

Насос шестеренчастий 314 лівий, плоский вал, задній вихід

Насос шестеренчастий 314 лівий, плоский вал, задній вихід

Оливу в гідросистему мінітрактора подає саме цей вузол: від нього живляться гідророзподільник, циліндри навісного обладнання та контур підсилювача керма. Насоси типорозміру 314 застосовують на техніці з двигунами КМ385ВТ та на близьких за компонуванням машинах — мінітракторах DongFeng, Foton, Xingtai (Сінтай), Jinma, ДТЗ серій 240, 244, 250 і 254. Позначення «лівий» стосується напрямку обертання привідного вала: під час підбору заміни воно має збігатися з обертанням привода на вашій машині, інакше насос не створить тиску в контурі.

Конструкція

Корпус виготовлено з алюмінієвого сплаву, усередині працює пара сталевих шестерень із плаваючими втулками. Втулки підтискаються робочим тиском до торців шестерень і утримують мінімальний зазор, тому подача лишається стабільною на повному тиску й не провалюється в міру прогрівання оливи. Привідний вал плоского виконання, без шліцьової нарізки, — він стикується лише з відповідною півмуфтою під такий вал. Усмоктувальний і нагнітальний канали виведені на задню кришку: таке виконання обирають, коли шланги йдуть назад уздовж рами, а бічні штуцери впираються в лонжерон або кожух. Кріплення — привалочний фланець із чотирма наскрізними отворами під болти.

Як підібрати заміну

Взаємозамінність шестеренних насосів цієї розмірності визначають кілька ознак, і найпростіше перевірити їх по знятій деталі:

• напрямок обертання — лівий;
• тип привідного вала — плоский, без шліців;
• розташування отворів — на задній кришці, а не збоку;
• привалочний фланець: розміри майданчика та міжцентрова відстань кріпильних отворів;
• різьба й типорозмір штуцерів, щоб старі шланги стали без перехідників.

Переваги

• Алюмінієвий корпус легший за чавунний і краще віддає тепло, тому насос спокійніше витримує тривалу роботу на підйомі навіски у спеку.
• Плаваючі втулки компенсують торцевий зазор під тиском — навіска піднімається рівно, без просідання зусилля на робочих обертах.
• Канали на задній кришці звільняють місце з боків корпусу: шланги вкладаються без різких перегинів і не труться об раму.

Характеристики

• Тип: шестеренний гідронасос серії 314
• Напрямок обертання: лівий
• Привід: плоский вал
• Розташування виходів: заднє
• Номінальний тиск: 16 МПа
• Максимальний тиск: 20 МПа
• Подача: близько 14 л/хв за 2000–3000 об/хв
• Маса: близько 2,3 кг

Насос міняють, коли навіска піднімається повільно або не тримає вантаж, кермо стає тугим на робочих обертах, по сальнику вала та стику кришок з’являється масляний патьок, а в контурі чути виття. Перед встановленням промийте бак і поставте чистий фільтр: абразив зі старої оливи за кілька годин роботи з’їдає торці нових втулок. Заливайте чисту мінеральну гідравлічну оливу потрібної в’язкості, болти фланця затягуйте хрест-навхрест рівномірно та перевірте співвісність привода — перекіс вала швидко розбиває манжету і лишається найчастішою причиною повторного ремонту.
