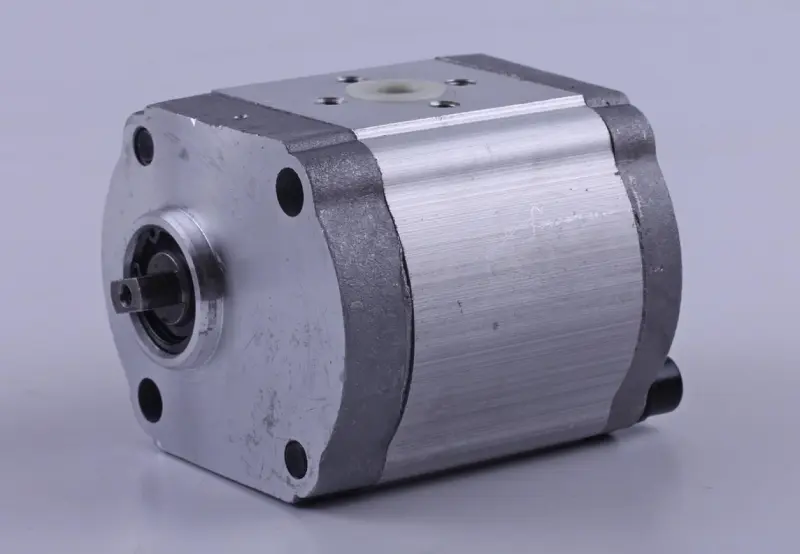

Насос шестеренчатый 314 левый, плоский вал, задний выход

Насос шестеренчатый 314 левый, плоский вал, задний выход

Масло в гидросистему минитрактора подаёт именно этот узел: от него питаются гидрораспределитель, цилиндры навесного оборудования и контур усилителя руля. Насосы типоразмера 314 применяются на технике с двигателями КМ385ВТ и близких по компоновке машинах — минитракторах DongFeng, Foton, Xingtai (Синтай), Jinma, ДТЗ серий 240, 244, 250 и 254. Обозначение «левый» относится к направлению вращения приводного вала: при подборе замены оно обязано совпадать с вращением привода на вашей машине, иначе насос не создаст давление в контуре.

Конструкция

Корпус выполнен из алюминиевого сплава, внутри работает пара стальных шестерён с плавающими втулками. Втулки поджимаются рабочим давлением к торцам шестерён и удерживают минимальный зазор, поэтому подача остаётся стабильной при выходе на полное давление и не проваливается по мере прогрева масла. Приводной вал плоского исполнения, без шлицевой нарезки, — он стыкуется только с ответной полумуфтой под такой вал. Всасывающий и нагнетательный каналы выведены на заднюю крышку: такое исполнение выбирают, когда шланги уходят назад вдоль рамы, а боковые штуцеры упираются в лонжерон или кожух. Крепление — привалочный фланец с четырьмя сквозными отверстиями под болты.

Как подобрать замену

Взаимозаменяемость шестеренных насосов этой размерности определяют несколько признаков, и проверить их проще всего по снятой детали:

• направление вращения — левое;
• тип приводного вала — плоский, без шлицев;
• расположение отверстий — на задней крышке, а не сбоку;
• привалочный фланец: размеры площадки и межцентровое расстояние крепёжных отверстий;
• резьба и типоразмер штуцеров, чтобы старые шланги встали без переходников.

Преимущества

• Алюминиевый корпус легче чугунного и лучше отдаёт тепло, поэтому насос спокойнее переносит длительную работу на подъёме навески в жару.
• Плавающие втулки компенсируют торцевой зазор под давлением — навеска поднимается ровно, без просадки усилия на рабочих оборотах.
• Каналы на задней крышке освобождают место по бокам корпуса: шланги укладываются без резких перегибов и не трутся о раму.

Характеристики

• Тип: шестеренный гидронасос серии 314
• Направление вращения: левое
• Привод: плоский вал
• Расположение выходов: заднее
• Номинальное давление: 16 МПа
• Максимальное давление: 20 МПа
• Подача: около 14 л/мин при 2000–3000 об/мин
• Масса: около 2,3 кг

Насос меняют, когда навеска поднимается медленно или не держит груз, руль становится тугим на рабочих оборотах, по сальнику вала и стыку крышек появляется масляная течь, а в контуре слышен вой. Перед установкой промойте бак и поставьте чистый фильтр: абразив из старого масла за несколько часов работы съедает торцы новых втулок. Заливайте чистое минеральное гидравлическое масло нужной вязкости, болты фланца затягивайте крест-накрест равномерно и проверьте соосность привода — перекос вала быстро разбивает манжету и остаётся самой частой причиной повторного ремонта.
