Шестерня трансмісії ВВП Z-51 DongFeng 354/404 AMG

Шестерня трансмісії ВВП Z-51 DongFeng 354/404 AMG призначена для ремонту передачі приводу вала відбору потужності. Через ВВП обертання від трансмісії надходить до під'єднаного обладнання, а шестерня передає крутний момент усередині цього механізму. Позначення Z-51 означає 51 зуб зовнішнього вінця. Її встановлюють замість деталі зі зношеними зубцями, пошкодженими шліцами або тріщинами.

Конструкція та ознаки зношення

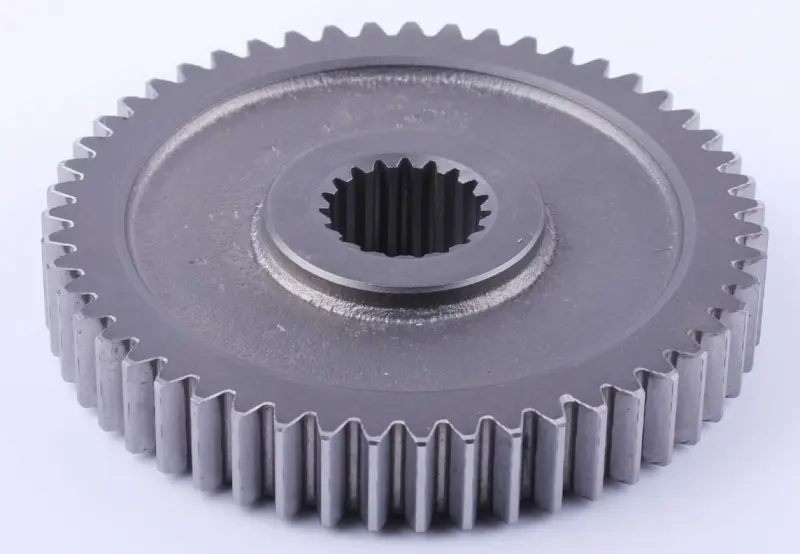

Деталь має зовнішній прямозубий вінець, центральний отвір із внутрішніми шліцами та виступну маточину. Зубці працюють у зачепленні з парною шестернею, а шліци з'єднують деталь із валом для передавання зусилля. Обидві ділянки мають відповідати механізму: правильна кількість зубців ще не означає, що шестерня сяде на вал і займе потрібне положення між сусідніми деталями.

Стукіт, нерівномірний шум або ривки під навантаженням є приводом перевірити передачу ВВП. Після розбирання оглядають вершини, основи та бічні поверхні зубців. Відколи, тріщини, викришування й помітне спрацювання можуть бути причиною заміни. У шліцьовому отворі перевіряють стан кромок і наявність слідів розбивання посадки. За самим лише звуком визначати несправну шестерню не варто: шум також виникає через пошкодження підшипників або інших деталей зачеплення.

Як звірити зі знятою деталлю

Порівняйте кількість і профіль зовнішніх зубців, діаметр вінця, його ширину та загальну товщину шестерні. Для посадки на вал потрібно звірити кількість, профіль і розміри внутрішніх шліців. Також мають значення висота маточини та її розташування відносно торців. Від цих параметрів залежить, чи збігатимуться зубчасті вінці в зібраному механізмі та чи вистачить місця для сусідніх деталей.

Вимірювання краще виконувати на ділянках, які зберегли початкову форму: сильне спрацювання може приховувати справжній розмір посадки. За наявності каталожної схеми уточніть місце шестерні в передачі та послідовність деталей на валу. Однакова кількість зубців за іншої ширини вінця або зміщення маточини не забезпечує правильного зачеплення. Якщо посадка виявилася вільною, перевіряють відповідність шліців і стан вала, а не намагаються усунути люфт випадковими прокладками.

Що врахувати під час заміни

Роботу виконують із заглушеним двигуном, вимкненим приводом ВВП та унеможливленим випадковим запуском. Під час розбирання зберігають порядок шайб, втулок і стопорних деталей, якщо вони є в конструкції. Знявши шестерню, очищають місця посадки та прибирають продукти зношення. Поруч перевіряють зубці парної шестерні, шліци вала й підшипники: пошкоджені сполучені деталі можуть швидко зіпсувати нову шестерню. Деталі зі значним зношенням замінюють за результатами огляду.

Під час встановлення дотримуються потрібної орієнтації маточини та передбаченого способу фіксації. Не слід забивати шестерню ударами по зубцях. Після складання перевіряють осьове положення, вільне обертання та відсутність зачіпання сусідніх деталей, а змащення відновлюють відповідно до вимог техніки. Початкову перевірку проводять без робочого навантаження. Стукіт, заклинювання чи незвичне нагрівання потребують зупинки та перевірки монтажу: неправильна посадка й порушене зачеплення прискорюють зношення зубців, шліців і підшипників.
