Шестерня трансмиссии ВОМ Z-51 DongFeng 354/404 AMG

Шестерня трансмиссии ВОМ Z-51 DongFeng 354/404 AMG предназначена для ремонта передачи привода вала отбора мощности. ВОМ передаёт вращение от трансмиссии к подключённому оборудованию, а шестерня участвует в передаче крутящего момента внутри этого механизма. Обозначение Z-51 означает 51 зуб наружного венца. Деталь подбирают для замены шестерни с изношенными зубьями, повреждёнными шлицами или трещинами.

Устройство и работа

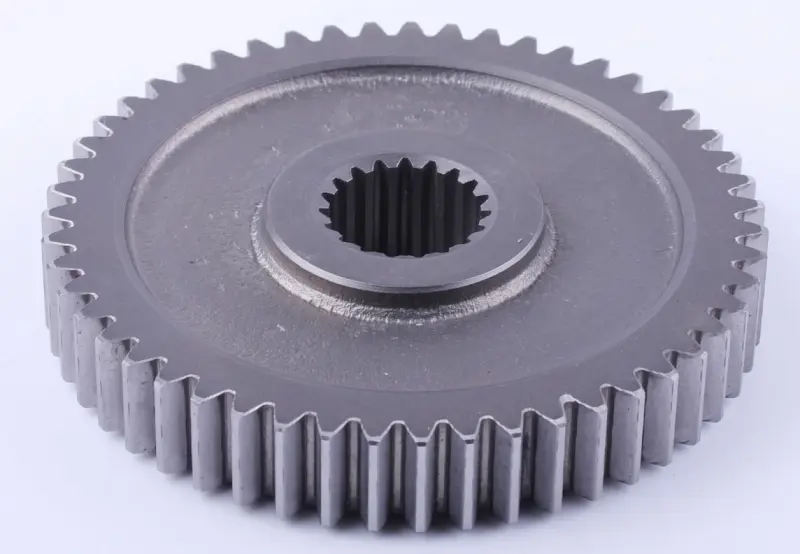

Шестерня имеет наружный прямозубый венец, центральное отверстие с внутренними шлицами и выступающую ступицу. Наружные зубья входят в зацепление с ответной шестернёй, а шлицы связывают деталь с валом и передают усилие между ними. При подборе имеют значение оба соединения: совпадения числа зубьев недостаточно, если отличается посадка на вал или положение венца относительно соседних деталей.

Повод осмотреть шестерню — появившиеся в приводе ВОМ стук, неравномерный шум или рывки под нагрузкой. При разборке проверяют боковые поверхности зубьев, их вершины и основания: сколы, трещины, выкрашивание и заметная выработка требуют внимания. На внутренних шлицах ищут замятые кромки и следы разбивания посадки. Один только шум не указывает на конкретную деталь: похожие симптомы могут давать подшипники и сопряжённые шестерни.

Что сверить при подборе

Снятую шестерню сравнивают с заменой по числу и профилю наружных зубьев, наружному диаметру, ширине венца и общей толщине. Отдельно проверяют число, профиль и размеры внутренних шлицев, высоту ступицы и её расположение относительно торцов. Эти параметры определяют посадку и положение в зацеплении. Проверять стоит и неповреждённые участки старой детали: сильно изношенные зубья и шлицы могут исказить результат измерения.

Если сохранилась каталожная схема трансмиссии, по ней уточняют место шестерни и порядок соседних деталей. Даже при одинаковом числе зубьев другая ширина или смещение ступицы могут помешать сборке либо нарушить контакт зубьев. Посадку с зазором нельзя исправлять ударами или случайными прокладками: сначала нужно выяснить, соответствует ли шестерня валу и не изношен ли сам вал.

Замена и проверка сопряжений

К замене приступают на заглушённой технике с отключённым приводом ВОМ и исключённым случайным запуском. При разборке сохраняют порядок шайб, втулок и стопорных деталей, если они предусмотрены конструкцией. После снятия шестерни очищают посадочные поверхности, удаляют продукты износа и проверяют ответную шестерню, шлицы вала и ближайшие подшипники. Повреждённое сопряжение способно быстро износить новую деталь, поэтому менять только один явно сломанный зубчатый венец бывает недостаточно.

Шестерню устанавливают в предусмотренной ориентации, не забивая её ударами по зубьям. Способ монтажа и фиксации выбирают по конструкции трансмиссии; после сборки проверяют свободное вращение, отсутствие задевания и правильное осевое положение. Смазку восстанавливают по требованиям техники. Первую проверку проводят без рабочей нагрузки: стук, заедание или необычный нагрев — повод остановить привод и проверить сборку. Неправильная посадка и нарушенное зацепление ускоряют износ зубьев, шлицев и подшипников.
