Шестерня ВОМ подвижная Z-16/44/19 Jinma 200/204/240/244 AMG

Подвижная шестерня ВОМ Z-16/44/19 предназначена для механизма вала отбора мощности тракторов Jinma 200/204/240/244. ВОМ передаёт вращение от двигателя к оборудованию, которому нужен механический привод. Шестерню меняют при повреждении зубьев, износе внутреннего зацепления или нарушении перемещения в механизме включения. Обозначение AMG сохранено в названии детали.

Конструкция и назначение

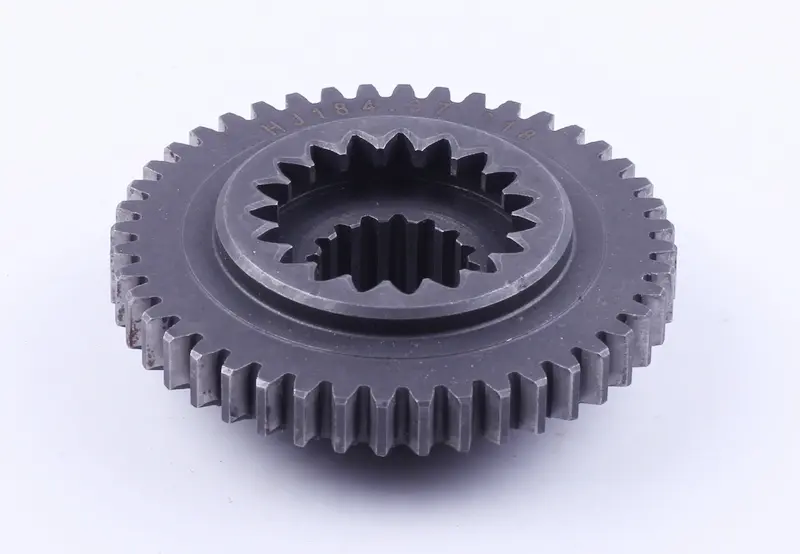

Шестерня имеет наружный зубчатый венец, выступающую кольцевую часть с внутренними зубьями и центральное отверстие со шлицами. При подборе учитывают все эти участки: совпадения только наружного диаметра недостаточно. В подвижном соединении деталь должна передавать усилие и занимать предусмотренное положение без перекоса и заедания. Износ посадки или повреждение кромок зубьев мешают нормальному включению и ускоряют износ сопряжённых деталей.

Когда нужна замена

Повод осмотреть шестерню — хруст при включении ВОМ, затруднённое переключение, самопроизвольное выключение под нагрузкой либо новый стук в приводе. Эти признаки не указывают на одну шестерню однозначно: похожие проявления возможны при износе вилки переключения, посадки на валу и сопряжённого зацепления. После разборки проверяют зубья на сколы, трещины, выкрашивание и выраженное скругление кромок, а шлицы — на задиры и неравномерную выработку.

Повреждения могут появляться из-за ударной нагрузки при включении, неполного зацепления, перегрузки привода или недостаточного смазывания. Если заменить шестерню и оставить причину неисправности, новая деталь тоже будет работать с повышенной нагрузкой. Особенно внимательно осматривают ответные зубья: повреждённая сопряжённая деталь способна быстро испортить новое зацепление.

Что сверить при подборе

Сопоставьте обозначение Z-16/44/19 со снятой шестернёй и каталогом конкретного трактора. Затем сравните число зубьев каждого венца, количество и профиль шлицев, общую толщину, диаметр отверстия, наружный диаметр и расположение выступающих частей. Учитывайте также глубину внутреннего зацепления и положение детали относительно соседних шестерён. Разница в профиле зубьев или осевых размерах может помешать сборке либо оставить зацепление неполным.

Особенности установки

Замену выполняют при остановленном двигателе, исключив случайный запуск и движение техники. До снятия фиксируют ориентацию шестерни и последовательность расположенных рядом втулок, шайб и стопорных деталей. При разборке осматривают вал, вилку переключения, ответную шестерню и опоры вала. Изношенные сопряжённые детали подбирают по результатам осмотра; повреждённые стопорные элементы заменяют.

Посадочные поверхности очищают от загрязнений и продуктов износа, смазывание выполняют по требованиям к трансмиссии трактора. Шестерню устанавливают в прежней ориентации, не забивая её ударами по зубьям. До закрытия корпуса проверяют свободное перемещение, полноту включения и фиксацию механизма. После сборки сначала проверяют работу без нагрузки: заедание, хруст или самопроизвольное выключение требуют остановки и повторной проверки подбора и установки.
