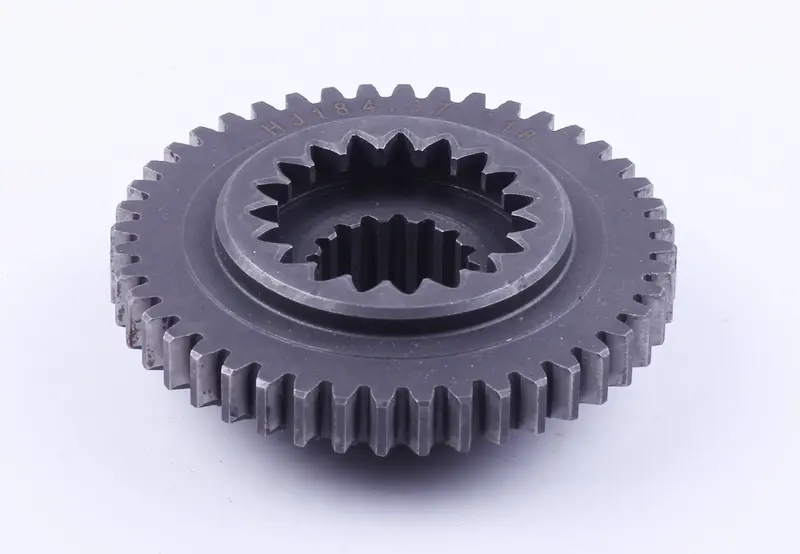

Шестерня ВВП рухома Z-16/44/19 Jinma 200/204/240/244 AMG

Рухома шестерня ВВП Z-16/44/19 призначена для механізму вала відбору потужності тракторів Jinma 200/204/240/244. Через ВВП обертання від двигуна передається обладнанню з механічним приводом. Цю шестерню замінюють у разі пошкодження зубців, спрацювання внутрішнього зачеплення або порушення переміщення в механізмі вмикання. Позначення AMG збережено в назві деталі.

Будова та робота

Деталь має зовнішній зубчастий вінець, виступну кільцеву частину з внутрішніми зубцями та центральний отвір зі шліцами. Під час добору потрібно порівнювати всі ці ділянки: однаковий зовнішній діаметр ще не означає, що шестерні взаємозамінні. У рухомому з’єднанні шестерня має передавати зусилля та переходити в потрібне положення без перекосу й заїдання. Спрацьована посадка або пошкоджені крайки зубців ускладнюють вмикання та збільшують навантаження на суміжні деталі.

Ознаки спрацювання

Шестерню варто оглянути, якщо ВВП вмикається з хрускотом, перемикається із зусиллям, вимикається під навантаженням або в приводі з’явився стукіт. Причину визначають після огляду: такі прояви можливі також через спрацювання вилки перемикання, посадки на валу чи зубців суміжної деталі. На знятій шестерні перевіряють, чи немає тріщин, відколів, викришування та значного заокруглення крайок зубців. На шліцах шукають задири й нерівномірне спрацювання.

Типові причини пошкоджень — ударні навантаження під час вмикання, неповне зачеплення, перевантаження привода та недостатнє змащування. Заміна самої шестерні не усуває перекіс або неправильний хід механізму перемикання. Окремої уваги потребують зубці, з якими вона зчіплюється: якщо вони пошкоджені, нова деталь теж швидко почне спрацьовувати.

Як перевірити відповідність

Зіставте позначення Z-16/44/19 зі знятою деталлю та каталогом конкретного трактора. Порахуйте зубці кожного вінця, перевірте кількість і профіль шліців. Порівняйте загальну товщину, діаметр отвору, зовнішній діаметр і розташування виступів. Також мають значення глибина внутрішнього зачеплення та положення шестерні відносно сусідніх деталей. Відмінність осьових розмірів або профілю зубців може завадити складанню чи спричинити роботу з неповним зачепленням.

Заміна та перевірка

До розбирання зупиняють двигун, унеможливлюють випадковий запуск і рух техніки. Запам’ятовують або фіксують орієнтацію шестерні та порядок установлених поруч втулок, шайб і стопорних деталей. Після зняття перевіряють стан вала, вилки перемикання, опор вала та шестерні, що входить із нею в зачеплення. Суміжні деталі зі значним спрацюванням добирають для заміни за результатами огляду, пошкоджені стопорні елементи замінюють.

Посадкові поверхні очищають від бруду та продуктів зношування, а для змащування дотримуються вимог до трансмісії трактора. Шестерню встановлюють із правильним розташуванням виступної частини, без ударів по зубцях. Поки корпус відкритий, перевіряють вільний хід, повноту зачеплення та фіксацію механізму. Після складання роботу спочатку перевіряють без навантаження. Якщо зберігаються хрускіт, заїдання чи самовільне вимикання, механізм зупиняють і повторно перевіряють відповідність деталі та правильність монтажу.
