Шестерня редукційна велика Z-6/49 для Xingtai 24B, Shifeng 244, Taishan 24 AMG

Велика редукційна шестерня Z-6/49 призначена для Xingtai 24B, Shifeng 244, Taishan 24. Вона передає обертання в редукційному механізмі, зачіплюючись із парною шестернею. Від роботи цієї пари залежить співвідношення частоти обертання та крутного моменту. Для заміни потрібна деталь із відповідною геометрією зубців і посадкою на валу. Позначення шестерні — Z-6/49; додатковий маркер — AMG.

Будова та ознаки зношення

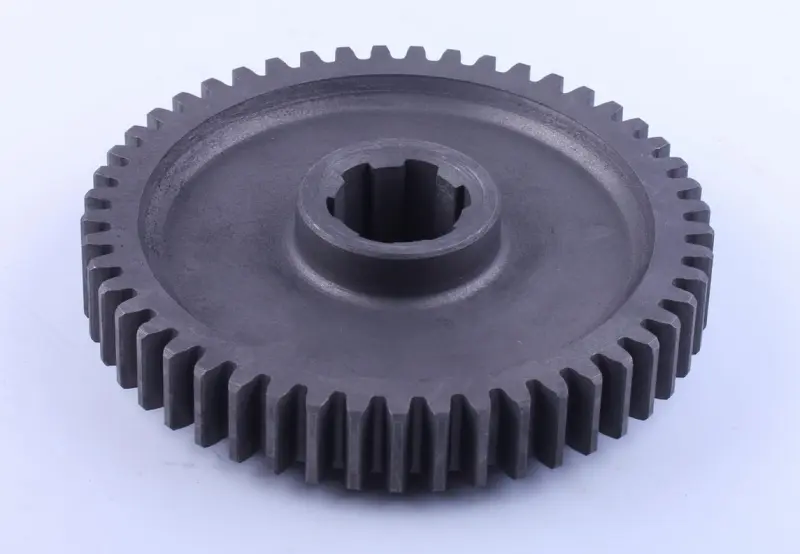

Шестерня має зовнішній прямозубий вінець, дискову частину та виступну центральну маточину. Усередині отвору маточини розташовані шліци для з'єднання з валом. Зубчастий вінець і шліцьова посадка виконують різні завдання, тому перевіряти потрібно обидві ділянки. Навіть близькі за зовнішніми обрисами шестерні можуть відрізнятися параметрами, які визначають правильність зачеплення та встановлення.

Посилення гулу, стукіт зі зміною навантаження, ривки під час передавання зусилля або металева стружка в мастилі — приводи оглянути механізм. Ці симптоми не завжди спричинені саме шестернею. Після розбирання перевіряють, чи немає на зубцях сколів, тріщин, викришування та нерівномірного зношення. На внутрішніх шліцах шукають зім'яті грані й пошкодження. Відчутний люфт на справному валу також потребує перевірки посадки.

Як підібрати заміну

Зіставте позначення Z-6/49 та будову знятої шестерні з новою. Порахуйте зовнішні зубці, порівняйте їхній профіль, діаметр і ширину вінця, а також загальну товщину деталі. Для встановлення на вал звірте кількість і форму внутрішніх шліців, розміри отвору, висоту маточини та її положення відносно диска. Основою для перевірки слугують знята деталь і документація конкретного механізму. Збігу лише одного розміру недостатньо.

Перевірте, як шестерня розташовується між сусідніми деталями та де її вінець контактує з парною шестернею. Інша висота маточини чи товщина диска може змістити зачеплення, спричинити тертя об сусідні поверхні або завадити встановленню штатного кріплення. Невідповідний профіль зубців збільшує шум і навантаження на пару. Якщо шліци не підходять до вала, не намагайтеся насадити деталь ударами чи підточити з'єднання: це порушує посадку та ускладнює наступне розбирання.

На що зважати під час заміни

Працюють на зупиненій техніці, унеможлививши випадковий запуск. До демонтажу запам'ятовують або позначають орієнтацію маточини та послідовність шайб, втулок і фіксаторів, якщо вони є в механізмі. Після зняття шестерні очищають місце посадки, оглядають шліци вала, зубці парної шестерні та стан підшипників. Зношена відповідна шестерня або люфт опор можуть прискорити пошкодження нової деталі, тому виявлені несправності усувають під час цього самого ремонту.

Нову шестерню ставлять у передбаченому положенні, дотримуючись штатного порядку дистанційних деталей і фіксаторів. Посадку, осьовий зазор та зачеплення контролюють за настановою до конкретного механізму. До закриття корпусу перевіряють доступні для обертання деталі: хід має бути без заклинювання й зачіпання сусідніх поверхонь. Після складання відновлюють передбачене мащення та виконують коротку перевірку без навантаження. Стукіт, тугий хід чи наростання шуму потребують зупинки та повторного огляду складання.
