Шестерня редукционная большая Z-6/49 для Xingtai 24B, Shifeng 244, Taishan 24 AMG

Большая редукционная шестерня Z-6/49 предназначена для Xingtai 24B, Shifeng 244, Taishan 24. Она передаёт вращение в редукционном механизме через зацепление с сопряжённой шестернёй. Работа этой пары определяет соотношение скорости вращения и крутящего момента, поэтому при замене нужны совпадение геометрии зубьев и правильная посадка на валу. Обозначение детали — Z-6/49; дополнительный маркер — AMG.

Конструкция и причины замены

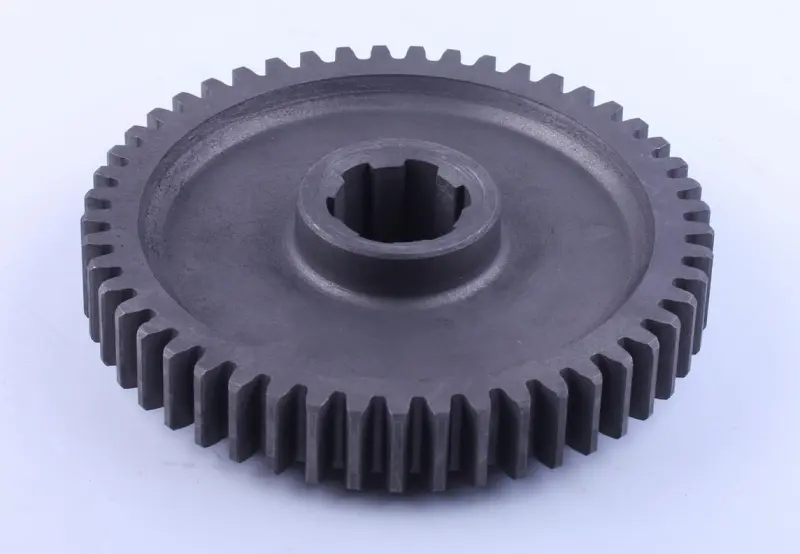

Шестерня имеет наружный прямозубый венец, дисковую часть и выступающую центральную ступицу. В отверстии ступицы выполнены внутренние шлицы для соединения с валом. При подборе проверяют обе зоны: зубья должны правильно входить в зацепление, а шлицевое отверстие — соответствовать посадочному участку вала. Сходство наружного контура само по себе не обеспечивает взаимозаменяемость.

Поводом для проверки служат усилившийся гул, стук при смене нагрузки, рывки при передаче усилия и металлические частицы в смазке. Такие признаки могут возникать и при неисправности соседних деталей, поэтому решение о замене принимают после осмотра. У снятой шестерни проверяют зубья на сколы, трещины, выкрашивание и неравномерную выработку. Отдельно осматривают шлицы: смятые грани и заметный люфт на исправном валу указывают на повреждение соединения.

Что сверить при подборе

Сопоставьте обозначение Z-6/49 и конструкцию снятой шестерни с заменой. Проверьте число и профиль наружных зубьев, наружный диаметр, ширину венца и общую толщину детали. Для посадки имеют значение число и форма внутренних шлицев, размеры отверстия, высота ступицы и её расположение относительно диска. Эти параметры лучше проверять по снятой детали и документации конкретного механизма: одинаковый диаметр ещё не означает одинаковое зацепление.

Учитывайте положение шестерни на валу и расстояние до соседних деталей. Несовпадение ступицы или толщины венца может сместить зону контакта зубьев, вызвать задевание либо помешать установке штатных фиксаторов. Ошибка в профиле зубьев приводит к шуму и повышенной нагрузке на зацепление, а неподходящие шлицы не позволяют получить правильную посадку. Деталь, которая не садится на вал штатным способом, нельзя подгонять ударами или стачиванием шлицев.

Установка и проверка

Разборку выполняют на остановленной технике с исключённым случайным запуском. До снятия фиксируют ориентацию ступицы, расположение шайб, втулок и удерживающих деталей, если они предусмотрены конструкцией. После снятия очищают посадку и осматривают вал, сопряжённую шестерню и подшипники. Повреждённые зубья ответной шестерни или люфт опор могут быстро испортить новую деталь; обнаруженный износ устраняют при той же разборке.

Шестерню устанавливают в предусмотренном положении, сохраняя штатный порядок дистанционных и фиксирующих деталей. Посадку, осевой зазор и зацепление проверяют по руководству конкретного механизма. До закрытия корпуса убеждаются, что доступные для проверки детали вращаются без закусывания и касания соседних поверхностей. Затем восстанавливают предусмотренную смазку и проводят короткую проверку без нагрузки. При стуке, тугом ходе или нарастающем шуме работу прекращают и повторно проверяют сборку.
