Шестерня роздавальної коробки пониженої передачі Z-19 Foton 244, ДТЗ 244, Jinma 244/264 AMG

Шестерня роздавальної коробки пониженої передачі Z-19 призначена для Foton 244, ДТЗ 244, Jinma 244/264. Вона передає обертання через зачеплення із суміжною шестернею під час роботи на пониженій передачі. Цей режим дає змогу рухатися повільніше під час тягових робіт. Під навантаженням стан зубців безпосередньо впливає на роботу механізму: пошкодження можуть спричиняти стукіт, нерівномірне передавання зусилля та подальше руйнування зачеплення.

Будова та ознаки зношення

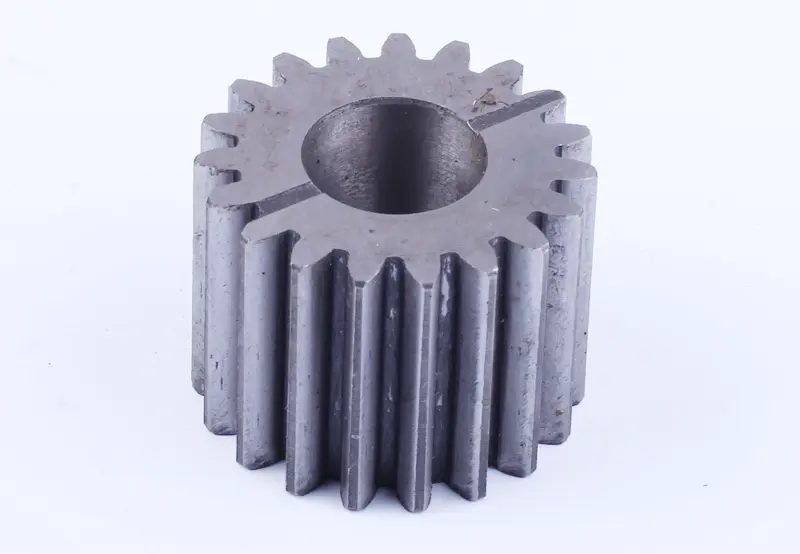

Позначення Z-19 означає 19 зубців. Деталь має циліндричну форму, прямі зовнішні зубці та центральний наскрізний отвір. На торці є радіальні пази. Під час підбору враховують усю геометрію шестерні, включно з отвором і торцевими поверхнями. Однакова кількість зубців — лише одна з умов відповідності, тому нею не варто обмежувати порівняння.

Посилення гулу на пониженій передачі, ритмічний стукіт або металева стружка в оливі є приводом перевірити механізм. Джерелом цих проявів може бути не лише шестерня. На знятій деталі шукають відколи, тріщини, викришування поверхонь зубців та нерівномірне спрацювання. Отвір і торці оглядають на задири, сліди тертя та перекосу. Такі пошкодження допомагають з’ясувати, чи не порушена посадка або фіксація на валу.

Зубці можуть руйнуватися через ударні навантаження, недостатнє змащення, забруднення оливи та люфт в опорах валів. Заміна самої шестерні не усуває цих причин. Під час ремонту доречно оглянути шестерню, з якою вона зчіплюється, вал, підшипники й деталі осьової фіксації. Якщо суміжні зубці сильно спрацьовані, вони можуть швидко пошкодити нову деталь.

Як перевірити відповідність

Порівнюйте шестерню зі знятою деталлю та враховуйте її розташування в роздавальній коробці. Потрібно звірити кількість зубців, зовнішній діаметр, діаметр отвору, загальну довжину та ширину зубчастої частини. Окремої уваги потребують крок і профіль зубців, форма торцевих пазів, фаски та поверхні, якими деталь упирається в сусідні частини. Якщо зубці обламані, не визначайте розмір за пошкодженими краями: орієнтуйтеся на цілі ділянки та каталог відповідного механізму.

Посадка має відповідати валу, а довжина — відстані між суміжними деталями. Завеликий зазор спричиняє люфт і удари; надто щільна посадка ускладнює складання та може пошкодити поверхні. Невідповідний профіль зубців не забезпечить правильного контакту навіть за однакової їх кількості. Помилка в осьових розмірах може призвести до затискання шестерні або її зміщення відносно пари.

Що врахувати під час заміни

Доступ до деталі та послідовність розбирання визначають за конструкцією роздавальної коробки. Перш ніж знімати шестерню, запам’ятовують її орієнтацію та порядок розташування шайб, втулок і стопорів, якщо вони є. Посадочні поверхні очищають від забруднень, перевіряють кріплення й ущільнення та замінюють пошкоджені деталі. Удари по зубцях і примусове стягування корпусу болтами не мають бути способом посадити шестерню на місце.

Після складання перевіряють фіксацію, осьові зазори та вільне обертання відповідно до документації механізму. До прикладання навантаження слід переконатися, що зачеплення не заклинює, а понижена передача вмикається належним чином. Для змащення використовують оливу, передбачену для цієї коробки. Сторонній стукіт, утруднений рух чи нагрівання після ремонту — привід знову перевірити посадку та взаємне розташування шестерень.
