Шестерня раздатки пониженной передачи Z-19 Foton 244, ДТЗ 244, Jinma 244/264 AMG

Шестерня раздатки пониженной передачи Z-19 предназначена для Foton 244, ДТЗ 244, Jinma 244/264. Она работает в механизме передачи вращения на пониженном режиме: зубья входят в зацепление с сопряжённой шестернёй и передают усилие внутри раздаточной коробки. Понижение позволяет технике двигаться медленнее при выполнении тяговых работ. Исправное зацепление здесь особенно важно под нагрузкой, когда повреждения зубьев проявляются шумом и рывками.

Конструкция и причины замены

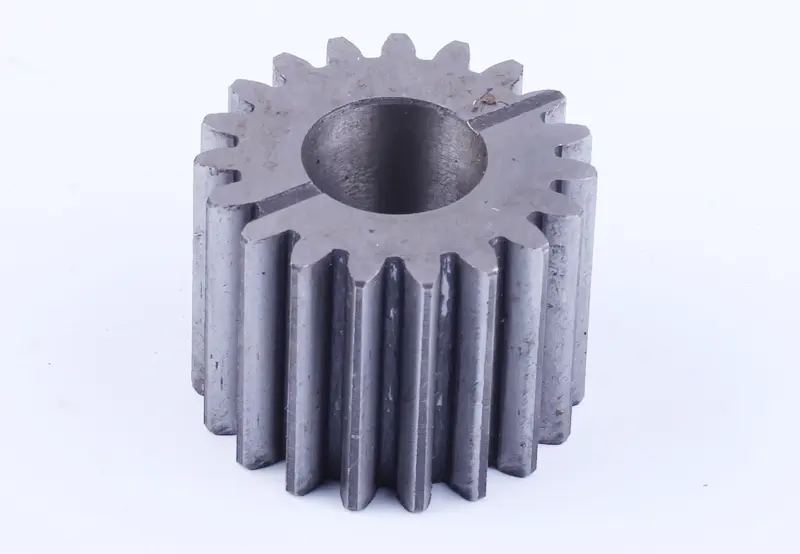

Обозначение Z-19 означает 19 зубьев. Шестерня имеет цилиндрическую форму, прямые наружные зубья и центральное сквозное отверстие. На торце выполнены радиальные пазы. При сравнении деталей нужно учитывать не только зубчатый венец, но и форму отверстия, торцов и пазов: совпадение одного числа зубьев ещё не означает, что шестерня правильно встанет в механизм.

Поводом для разборки и проверки могут стать нарастающий гул на пониженной передаче, периодический стук или металлические частицы в масле. Эти признаки сами по себе не доказывают неисправность именно шестерни. После снятия проверяют зубья на сколы, трещины, выкрашивание контактных поверхностей и неравномерную выработку. Также осматривают отверстие и торцы: задиры и следы перекоса помогают обнаружить проблему посадки или осевого перемещения.

Повреждения могут появляться из-за недостаточной смазки, попадания твёрдых частиц в зацепление, ударных нагрузок и износа опор валов. Если причина остаётся, новая шестерня тоже будет работать с перегрузкой. Вместе с ней стоит проверить ответную шестерню, состояние вала, подшипников и деталей фиксации. Сильно изношенная ответная поверхность способна ускорить износ новых зубьев.

Что сверить при подборе

Ориентиром служит снятая шестерня и её место в раздаточной коробке. Сравните число зубьев, наружный диаметр, диаметр центрального отверстия, общую длину и ширину зубчатой части. Отдельно проверьте профиль и шаг зубьев, расположение торцевых пазов, фасок и упорных поверхностей. Если старая деталь разрушена, используйте сохранившиеся участки и каталог конкретного механизма; измерение по обломанному краю даст неверный результат.

Отверстие должно соответствовать посадке на валу, а длина шестерни — расположению соседних деталей. Слишком свободная посадка приводит к люфту и ударам, чрезмерно плотная затрудняет сборку и может повредить сопряжённые поверхности. Несовпадение профиля зубьев нарушает контакт даже при одинаковом их количестве, а ошибка по длине способна вызвать зажатие или неправильное осевое положение.

Установка и проверка

Замену выполняют с доступом к раздаточной коробке по порядку разборки конкретной техники. До снятия фиксируют ориентацию шестерни и последовательность шайб, втулок и стопорных деталей, если они предусмотрены конструкцией. Посадочные поверхности очищают, повреждённые крепёжные и уплотняющие детали заменяют. Не забивают шестерню ударами по зубьям и не стягивают несовпадающие детали крепежом корпуса.

При сборке восстанавливают предусмотренную фиксацию и проверяют осевые зазоры по документации механизма. До работы под нагрузкой убеждаются, что вращение проходит без закусывания, а пониженная передача включается штатно. Применяют смазку, предписанную для раздаточной коробки. Посторонний стук, тугой ход или нагрев после замены требуют повторной проверки посадки и зацепления.
