Шестерня проміжна верхня роздавальної коробки Z-28 DongFeng 240/244 AMG

Проміжна верхня шестерня роздавальної коробки DongFeng 240/244 передає обертання між сполученими шестернями механізму. Позначення Z-28 означає 28 зубців. Її встановлюють замість зношеної або пошкодженої деталі під час ремонту роздавальної коробки. Точність зачеплення впливає на рівномірність передавання зусилля: помилка під час підбору може спричинити шум, нагрівання та прискорене зношування сусідніх зубчастих коліс.

Будова та ознаки зношування

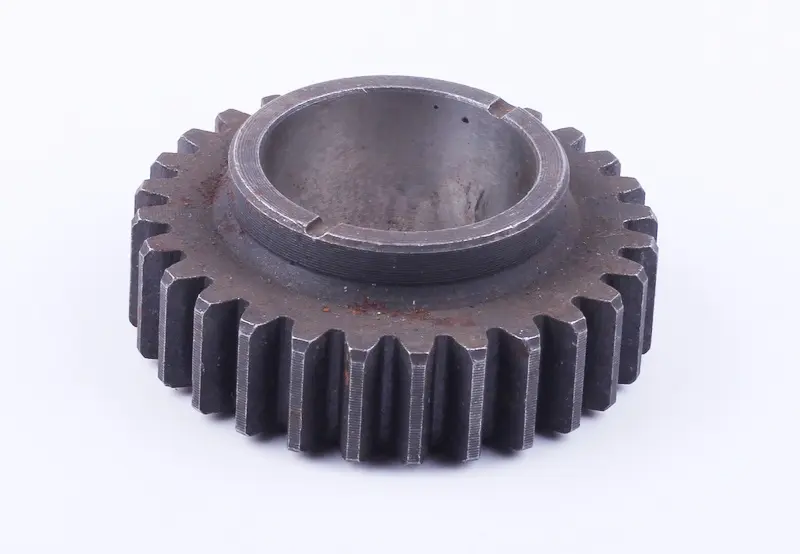

Деталь має зовнішній прямозубий вінець, центральний наскрізний отвір і виступну кільцеву маточину. Розташування вінця відносно маточини визначає, як шестерня стоятиме поруч зі сполученими колесами. Тому однакової кількості зубців недостатньо для правильного підбору: потрібно звірити посадку, ширину зубчастої частини та форму торців.

Посилений гул роздавальної коробки, стукіт зі зміною навантаження та металеві частинки в оливі — привід оглянути механізм. Такі симптоми можуть виникати й через несправність опор або інших шестерень, тож рішення про заміну приймають після перевірки. На зубцях шукають відколи, тріщини, глибокі раковини, задири та нерівномірне спрацювання. Центральний отвір і торці перевіряють на сліди прокручування, перекосу та тертя об сусідні деталі.

Як підібрати шестерню

• Перевірте верхнє проміжне розташування в роздавальній коробці та відповідність знятій деталі за каталогом конкретного механізму.
• Звірте кількість зубців — 28, зовнішній діаметр вінця, ширину зубчастої частини та профіль зубців.
• Порівняйте діаметр центрального отвору, загальну висоту, виступ маточини й розташування торцевих уступів.
• Перевірте посадочні поверхні та спосіб осьової фіксації у вашому механізмі.

Для вимірювання обирайте поверхні, які зберегли початкову форму. Спрацьований отвір чи обламаний зубець не дають надійного орієнтира. Якщо стара шестерня суттєво пошкоджена, звіряйте її з каталогом роздавальної коробки та розмірами сполучених деталей. Невідповідний профіль зубців може спричинити заклинювання або завеликий зазор навіть за однакової їх кількості. Помилка у висоті маточини здатна змістити вінець і порушити контакт по ширині зуба.

На що зважати під час заміни

Розбираючи механізм, зберігайте порядок дистанційних та упорних деталей і позначте орієнтацію маточини. Після зняття шестерні приберіть продукти зношування з місця встановлення. Огляньте вісь або вал, опори та зубці коліс, що працюють із нею в парі. Люфт опори чи відколи на сусідній шестерні можуть швидко пошкодити нову деталь. Такі несправності усувають під час цього ж ремонту; також перевіряють ущільнення й деталі фіксації, передбачені конструкцією.

Встановлюйте шестерню в належній орієнтації, без перекосу та ударів по зубчастому вінцю. Спосіб посадки, зазори й затягування кріплень мають відповідати документації роздавальної коробки. Після складання перевірте осьову фіксацію та плавність обертання доступним для цього механізму способом. Якщо деталь заїдає, торкається сусідніх поверхонь торцем або стоїть із перекосом, складання потрібно перевірити повторно. До навантаження відновіть мащення за вимогами техніки та переконайтеся у відсутності стороннього шуму й витоків оливи.
