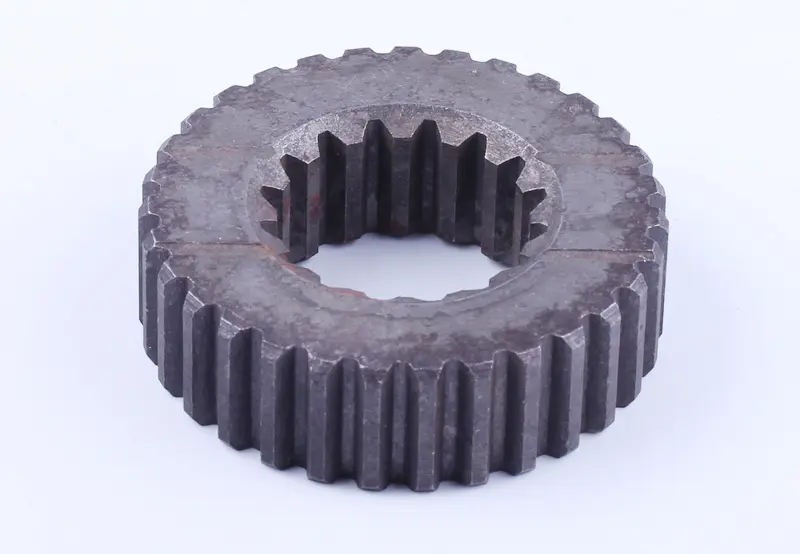

Шестерня посадкова Z-16/31 для Foton 244, Jinma 244/264 AMG

Посадкова шестерня Z-16/31 для Foton 244, Jinma 244/264 AMG передає обертання в зубчастому механізмі. Вона має зовнішній зубчастий вінець і центральний отвір із внутрішніми шліцами. Зовнішні зубці працюють у зачепленні з парною шестернею, а шліци передають крутний момент між деталлю та валом. Для правильного підбору мають збігатися параметри обох з’єднань: самого зовнішнього діаметра для перевірки недостатньо.

Ознаки зношення

Причиною заміни стають відколи, тріщини зубців, значне спрацювання їхніх бічних поверхонь або пошкодження внутрішніх шліців. Стук під навантаженням, посилений шум і відчутний люфт з’єднання вказують на потребу оглянути механізм. Такі прояви можуть спричиняти й сусідні деталі, тож стан шестерні оцінюють після розбирання. Оглядайте не лише вершини зубців, а й ділянки біля їхньої основи, де невеликі пошкодження менш помітні.

Недостатнє змащення, тверді частинки в зоні зачеплення, перекіс валів та ударні навантаження прискорюють зношення. Заміна шестерні без усунення причини несправності може дати лише короткочасний результат. Разом із нею перевіряють парну шестерню, шліци вала та стан його опор. Якщо посадка на валу вже розбита або зубці парної деталі пошкоджені, нова шестерня не відновить правильну роботу з’єднання сама по собі.

Як перевірити відповідність

Зіставте Z-16/31 зі знятою деталлю за зовнішнім діаметром, загальною товщиною та формою торців. Порахуйте зовнішні зубці й внутрішні шліци, порівняйте їхній профіль і розміри посадкового отвору. Зверніть увагу на фаски, виступи та поверхні, якими шестерня прилягає до сусідніх деталей. Навіть за однакового діаметра відмінна форма зубців може порушити контакт у зачепленні та спричинити нерівномірне навантаження.

Вимірюйте ділянки, які найменше спрацювали: стерті вершини зубців і пошкоджені шліци не дають надійного орієнтира. Перевіряйте отримані розміри також за валом і парною шестернею. Окремо врахуйте ширину місця встановлення та спосіб осьової фіксації. Завелика або замала товщина змінює положення зубчастого вінця відносно парної деталі. Невідповідний шліцевий отвір може завадити посадці на вал або залишити люфт, який зростатиме під час роботи.

На що зважати під час заміни

Перш ніж знімати шестерню, зафіксуйте її орієнтацію та послідовність втулок, шайб і стопорів, якщо вони є в конструкції. Видаліть забруднення й продукти зношення з посадкових поверхонь, перевірте вал на задирки. Огляньте зняті ущільнення та деталі фіксації, щоб визначити, які з них потребують заміни. Спосіб установлення, потрібні зазори й порядок закріплення мають відповідати документації конкретного механізму.

Якщо шестерня не сідає на місце, не забивайте її ударами по зубцях: так можна пошкодити вінець і суміжні деталі. Під час складання відновіть передбачене змащення та перевірте, чи немає перекосу. До роботи під навантаженням переконайтеся в плавному обертанні й відсутності заклинювання способом, придатним для цього механізму. Нерівномірний опір, стук або надмірний люфт після складання потребують повторної перевірки посадки, зачеплення та фіксації. Експлуатація з такими ознаками може пошкодити зубці й вал.
