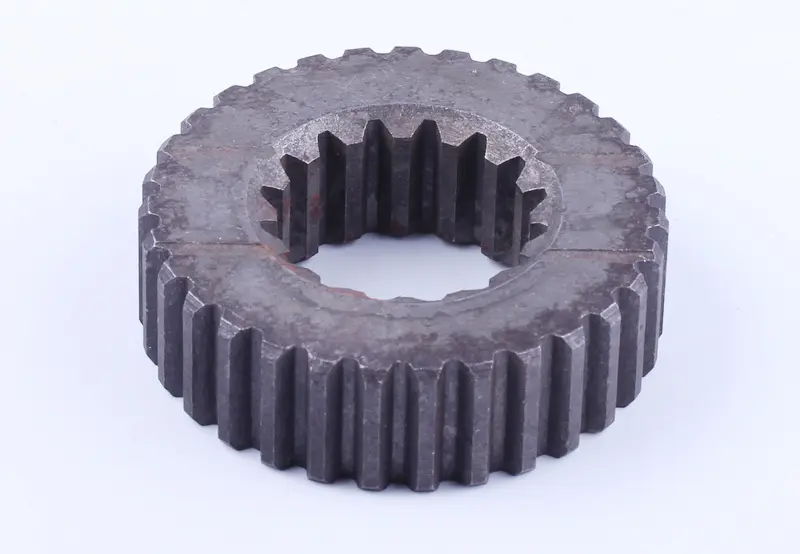

Шестерня посадочная Z-16/31 для Foton 244, Jinma 244/264 AMG

Посадочная шестерня Z-16/31 для Foton 244, Jinma 244/264 AMG предназначена для передачи вращения в зубчатом механизме. Деталь имеет наружный зубчатый венец и центральное отверстие с внутренними шлицами. Наружные зубья входят в зацепление с ответной шестернёй, а шлицевое соединение передаёт крутящий момент между деталью и валом. При подборе необходимо проверить обе поверхности сопряжения: совпадения только наружного контура недостаточно.

Когда требуется замена

Шестерню меняют при сколах и трещинах зубьев, выраженной выработке их боковых поверхностей, повреждении внутренних шлицев. Поводом для осмотра служат появившиеся стуки, усиление шума при передаче нагрузки и заметный люфт соединения. Эти признаки могут быть связаны и с соседними деталями, поэтому решение о замене принимают после разборки и проверки зацепления. Отдельное внимание уделяют основаниям зубьев: повреждение в этой зоне легко пропустить при беглом осмотре.

Износ ускоряют работа с недостаточной смазкой, попадание твёрдых частиц, перекос валов и ударные нагрузки. Если установить новую шестерню, оставив причину повреждения, выработка может появиться снова. При разборке стоит осмотреть ответный зубчатый венец, шлицы вала и его опоры. Разбитая посадка или повреждённая ответная деталь не позволят восстановить нормальное сопряжение одной заменой шестерни.

Что сверить при подборе

Сравнивайте Z-16/31 со снятой шестернёй по наружному диаметру, общей толщине и форме торцов. Проверьте количество и профиль наружных зубьев, число и геометрию внутренних шлицев, размеры посадочного отверстия. Учитывайте фаски, выступы и расположение поверхностей, которыми деталь упирается в соседние части механизма. Одинаковый диаметр ещё не означает одинаковое зацепление: различие профиля зубьев может привести к неправильному контакту под нагрузкой.

Для измерений выбирайте участки с наименьшей выработкой. Сильно изношенные вершины зубьев и разбитые шлицы искажают размеры снятой детали. Сопоставьте результаты с сопрягаемым валом и ответной шестернёй, а также проверьте место для детали по ширине. Слишком узкая или широкая шестерня меняет положение зацепления и условия осевой фиксации. Неподходящее шлицевое отверстие может дать люфт либо помешать установке на вал.

Установка и проверка

До снятия зафиксируйте ориентацию шестерни и порядок расположения втулок, шайб и стопоров, если они предусмотрены конструкцией. Очистите посадочные поверхности от загрязнений и продуктов износа, осмотрите вал на задиры. Повреждённые стопорные детали и уплотнения, снятые при разборке, оцените на необходимость замены. Способ посадки, допустимые зазоры и порядок фиксации выбирают по документации конкретного механизма.

Не пытайтесь компенсировать несовпадение посадки ударами по зубьям: это может повредить венец и соседние детали. При сборке восстановите предусмотренную смазку и убедитесь, что шестерня заняла своё место без перекоса. До приложения нагрузки проверьте плавность вращения и отсутствие закусывания доступным для этого механизма способом. Если после сборки появляются неравномерное сопротивление, стук или чрезмерный люфт, сначала проверьте посадку, зацепление и фиксацию. Работа с такими признаками повышает риск повреждения зубьев и вала.
