Шестерня півосі права D-36mm Z-13/20 Xingtai 120 AMG

Права шестерня півосі Xingtai 120 передає обертання у приводі півосі через зубчасте зачеплення. Для заміни мають збігатися бік встановлення, посадка та геометрія зубців. Навіть деталь із близькими зовнішніми розмірами потребує перевірки сполучення із сусідніми шестернями. Позначення цієї шестерні — D-36mm, Z-13/20, AMG.

Будова та призначення

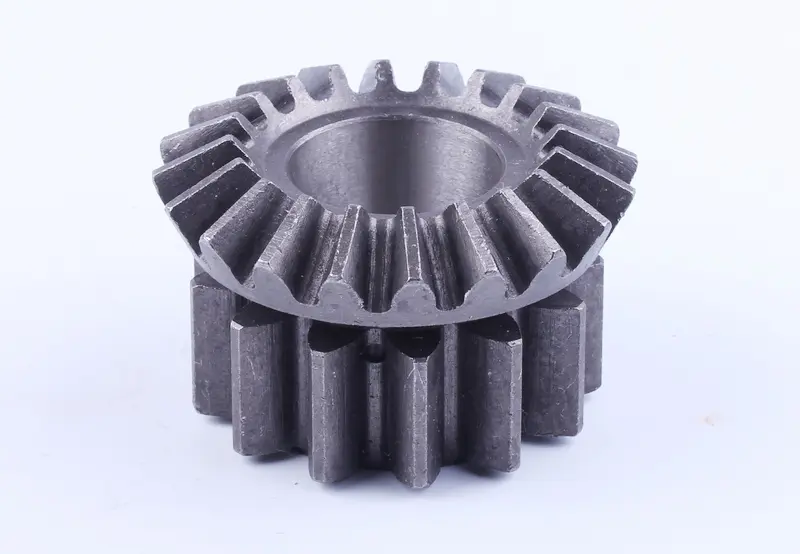

Шестерня має центральний отвір і два зубчасті вінці: конічний та циліндричний, із прямими зубцями. Під час підбору порівнюють обидва вінці, оскільки кожен має власну геометрію зачеплення. Z-13/20 означає кількість зубців — 13 і 20. Зіставляючи деталь зі знятою, окремо перевірте, як ці числа відповідають кожному вінцю.

Навантаження передається через бічні поверхні зубців. Відколи, викришування та значне спрацювання змінюють площу контакту, спричиняють удари й прискорюють зношення деталей у зачепленні. Стан посадкової поверхні також має значення: шестерня повинна займати правильне положення без перекосу та непередбаченого зміщення.

Ознаки зношення

Шум, що посилюється під навантаженням, стукіт під час зміни напрямку руху або збільшений люфт у передачі — привід оглянути механізм. За самими звуками визначити несправну шестерню неможливо. Після розбирання перевіряють зубці по всьому колу, їхні основи, торці та поверхню отвору. Тріщини, зламані зубці й глибоке викришування є підставою для заміни.

Серед типових причин пошкоджень — недостатнє змащування, тверді частинки в зоні контакту, перекіс і робота зі зношеною парною шестернею. Разом із цією деталлю варто оглянути зубці сполученої шестерні, опори та фіксатори. Якщо не усунути причину перекосу або залишити продукти зношення в механізмі, нова шестерня також зазнаватиме надмірного навантаження.

Як перевірити відповідність

• Звірте правий бік встановлення та позначення моделі техніки.
• Порахуйте зубці обох вінців, порівняйте їхній профіль, напрямок і взаємне розташування.
• Виміряйте центральний отвір, загальну висоту, зовнішні діаметри та ширину зубчастих вінців.
• Перевірте торцеві упори, посадкові поверхні та спосіб утримання шестерні в зібраному механізмі.

Під час порівняння враховуйте розмірне позначення D-36mm, а розміри знятої деталі перевіряйте вимірювальним інструментом. Однакова кількість зубців ще не означає правильної посадки: інша висота або зміщення вінця може перенести контакт на край зубця. Схожа форма правої та лівої шестерень також не доводить їхню взаємозамінність.

На що зважати під час заміни

Перед зняттям зафіксуйте орієнтацію шестерні та порядок шайб, втулок і стопорних деталей, якщо вони є в конструкції. Місце встановлення очистьте від бруду й металевих частинок. Огляньте посадку та зубці сполученої шестерні. Пошкоджені суміжні деталі замініть, а придатні поверніть у передбаченій послідовності.

Монтаж виконують без ударів по зубцях, дотримуючись вимог керівництва до посадки, зазорів, фіксації та змащування. Після складання перевіряють, чи обертається механізм плавно, без заїдання, та чи правильно входять зубці в зачеплення. Невідповідна посадка або геометрія вінця може спричинити шум, перегрів і руйнування зубців. Причину тугого обертання усувають до початку роботи під навантаженням.
