Шестерня підйомна Xingtai AMG

Підйомна шестерня Xingtai AMG потрібна для заміни зношеної шестерні в механізмі підйому. Через зачеплення зубців вона передає обертання та зусилля між деталями механізму. Стан зубчастого вінця й правильна посадка визначають, як передача працюватиме під навантаженням. Для точного добору порівнюють нову деталь зі знятою: назва техніки сама по собі не підтверджує збіг посадкових розмірів і геометрії зачеплення.

Будова та ознаки зношення

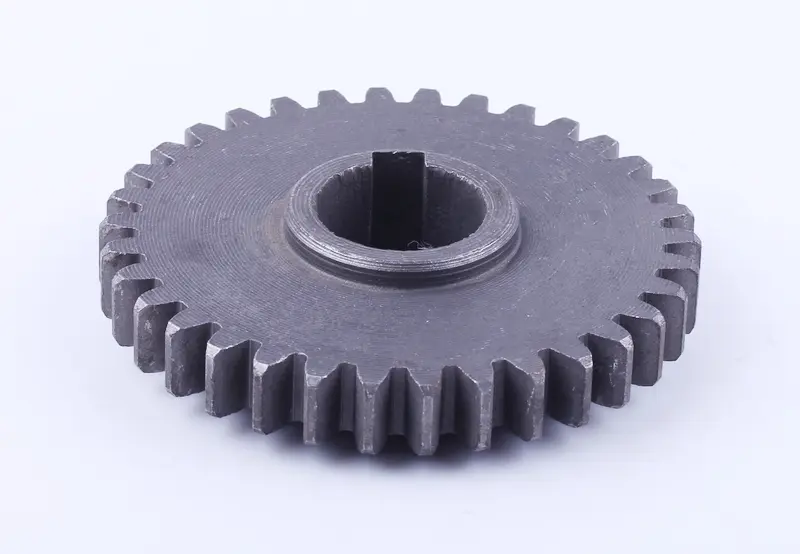

Це шестерня із зовнішніми прямими зубцями, центральним посадковим отвором і виступною маточиною навколо нього. Значення має не лише розмір зубчастого вінця, а й його розташування відносно маточини. Від цього залежить положення шестерні в передачі. Якщо геометрія не збігається, зубці можуть торкатися спряженої деталі лише частиною ширини, а сама шестерня — зачіпати сусідні деталі або заважати правильному складанню.

Шестерню замінюють за наявності відколів, тріщин зубців, значного спрацювання їхніх бічних поверхонь чи пошкодження посадкового отвору. Стукіт під час зміни напрямку, збільшений люфт і нерівномірний рух — привід перевірити передачу. Причиною таких проявів буває також зношення опор або вала. Огляд обох шестерень у зачепленні допомагає з’ясувати, чи достатньо заміни однієї деталі та чи немає зміщення, яке швидко пошкодить нові зубці.

Як перевірити відповідність

• Порахуйте зубці, порівняйте зовнішній діаметр і ширину зубчастого вінця. Однаковий приблизний діаметр ще не означає правильного зачеплення.
• Звірте діаметр і форму посадкового отвору та спосіб з’єднання з валом. Вони мають відповідати конструкції механізму.
• Виміряйте загальну товщину й висоту маточини, перевірте, з якого боку вона виступає. Це впливає на осьове положення шестерні.
• Порівняйте пази та інші посадкові елементи, якщо вони є на знятій деталі, а також спосіб утримання шестерні від осьового зміщення.

Вимірювання краще проводити на ділянках, де немає значного спрацювання. За сильно пошкоджених зубців залишки їхнього профілю не дають надійного зразка для добору. У такому разі зачеплення додатково звіряють зі спряженою шестернею та документацією механізму. Невідповідна кількість зубців або інший профіль можуть спричинити заклинювання й прискорене зношення передачі, навіть якщо деталь вдалося посадити на вал.

Заміна та контроль складання

До розбирання механізм розвантажують, а підняті частини надійно фіксують. Варто запам’ятати напрямок встановлення старої шестерні та послідовність шайб, втулок і фіксаторів, якщо вони передбачені конструкцією. Після зняття очищають посадкові поверхні, оглядають вал, опори й зубці спряженої шестерні. Пошкоджені деталі кріплення та фіксації замінюють, а зношення другої шестерні оцінюють до складання: воно може стати причиною швидкого пошкодження нової.

Шестерню встановлюють без перекосу, не б’ють по зубцях і не намагаються усунути неправильну посадку затягуванням кріплення. Зберігають потрібну орієнтацію, відновлюють передбачену фіксацію та змащування відповідно до вимог механізму. Перш ніж прикладати навантаження, перевіряють вільний рух передачі, відсутність зачіпання сусідніх деталей і надмірного люфту. Тугий хід або повторюваний стукіт після складання потребують перевірки посадки, осьового положення та правильності зачеплення.
