Шестерня первинного вала Z-31/32 Jinma 200/204/240/244 AMG

Шестерня первинного вала Z-31/32 призначена для Jinma 200/204/240/244. У коробці передач вона передає обертання й навантаження через зачеплення із суміжною шестернею. Її замінюють під час ремонту трансмісії, коли пошкоджені або зношені зубці вже не забезпечують належного контакту. Позначення Z-31/32 вказує на кількість зубців двох вінців — 31 і 32.

Будова та причини заміни

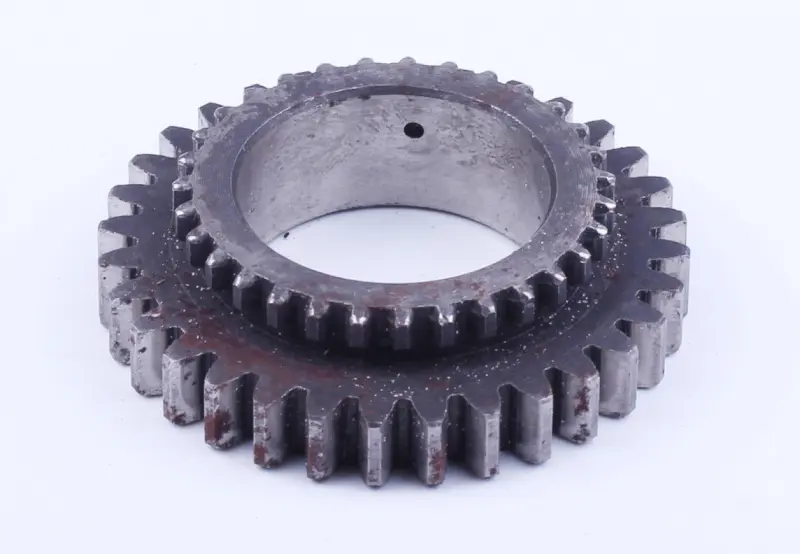

Деталь має ступінчасту форму, два зовнішні зубчасті вінці різного діаметра та центральний посадковий отвір. На внутрішній поверхні посадкового отвору є невеликий круглий отвір. Для встановлення мають значення обидва вінці, їхнє розташування відносно один одного та форма посадки. Збіг лише одного зовнішнього розміру ще не підтверджує правильний підбір.

Шестерню перевіряють на тріщини, відколи зубців, викришування контактних поверхонь і помітне спрацювання профілю. Окремо оглядають посадку: пошкодження в цьому місці може порушити положення деталі на валу. Гул або стукіт під навантаженням є приводом перевірити зачеплення, проте джерелом шуму можуть бути й підшипники. Тому стан шестерні оцінюють разом зі станом її пари та опор вала.

Що порівняти під час підбору

Звірте позначення Z-31/32 і порахуйте зубці на кожному вінці знятої деталі. Виміряйте зовнішні діаметри, загальну ширину, ширину окремих вінців та відстань між їхніми торцями. Для посадкового отвору перевірте діаметр, профіль і розташування конструктивних елементів. Невідповідна ширина або зміщення вінця може порушити зачеплення, навіть коли шестерня вільно стає на своє місце.

Порівняйте також уступи, виступи, торцеві поверхні й отвори. Розміри знімайте з ділянок без забоїн і значного спрацювання, щоб не прийняти наслідки зносу за потрібний розмір. Якщо стара шестерня зруйнована й повністю зіставити деталі неможливо, орієнтуйтеся на каталог конкретної коробки передач. Назва моделі техніки допомагає звузити вибір, але виконання трансмісії теж потрібно врахувати.

Особливості встановлення

Під час розбирання зафіксуйте, яким боком стояла шестерня та в якому порядку були розміщені сусідні втулки, шайби й стопори, якщо вони є в конструкції. Очистьте місце встановлення від бруду й уламків. Перевірте поверхню вала під посадку, зубці суміжної шестерні та підшипники. Тріщини, відколи або надмірний люфт у цих деталях не можна залишати без уваги: вони здатні швидко пошкодити нову шестерню.

Монтаж виконують у порядку, передбаченому для відповідної коробки передач. Не бийте по зубцях і не намагайтеся подолати опір стягуванням корпусу болтами. Монтажне зусилля прикладають до придатної опорної поверхні деталі, а спосіб посадки та допустимі зазори звіряють із документацією трансмісії. Перекіс під час встановлення може пошкодити посадку ще до початку роботи.

Після складання перевірте фіксацію, осьове положення та можливість прокрутити механізм вручну без заклинювання. Якщо торці зачіпають сусідні деталі або обертання утруднене, повторно перевірте розміри й орієнтацію шестерні. Помилка в кількості зубців, ширині вінця чи посадці призводить до неправильного контакту, шуму та перевантаження зубців. Навантажувати трансмісію варто лише після перевірки складання й відновлення передбаченого змащення.
