Шестерня первичного вала Z-31/32 Jinma 200/204/240/244 AMG

Шестерня первичного вала Z-31/32 предназначена для Jinma 200/204/240/244. Она участвует в передаче вращения в коробке передач: зубья входят в зацепление с ответной шестернёй и передают нагрузку между валами. Деталь подбирают при ремонте трансмиссии, когда износ или повреждение зубьев уже мешает нормальному зацеплению. Обозначение Z-31/32 указывает на число зубьев двух венцов — 31 и 32.

Конструкция и признаки износа

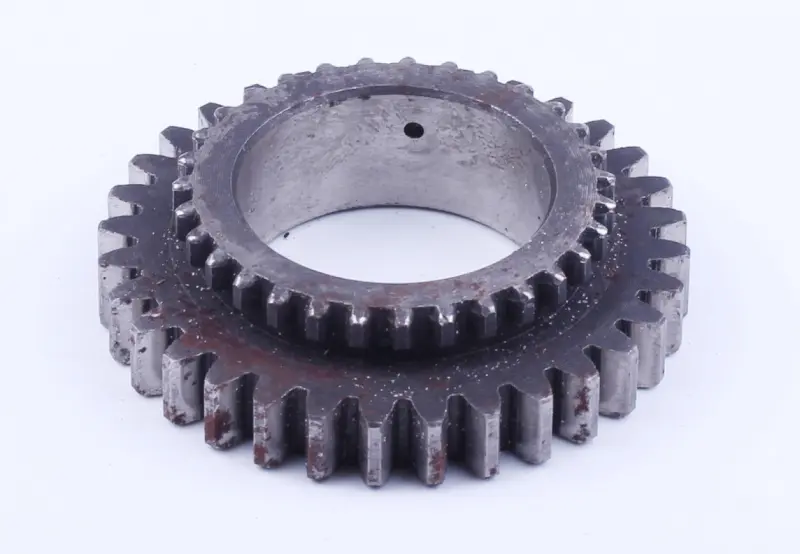

Шестерня имеет ступенчатую форму с двумя наружными зубчатыми венцами разного диаметра и центральным посадочным отверстием. На внутренней поверхности отверстия есть небольшое круглое отверстие. При подборе имеют значение оба венца, их взаимное расположение и форма посадки: совпадения одного наружного диаметра недостаточно для правильной сборки.

Основания для замены — сколы и трещины зубьев, выкрашивание на контактных поверхностях, заметная выработка профиля или повреждение посадки. Гул и стук под нагрузкой могут сопровождать износ зацепления, но сами по себе не доказывают неисправность именно этой шестерни. После разборки проверяют также ответные зубья и опоры вала: люфт подшипников способен нарушить контакт даже при целых венцах.

Как сверить со снятой деталью

Начните с обозначения Z-31/32 и пересчёта зубьев каждого венца. Затем сравните наружные диаметры, общую ширину, ширину каждого венца и расстояние между их торцами. У посадочного отверстия сверяют диаметр, профиль и расположение конструктивных элементов. Разница в ширине или положении венца может сместить зацепление, даже если шестерня надевается на вал.

Сопоставьте ступени, выступы, торцевые поверхности и расположение отверстий со снятой шестернёй. Измеряйте по неповреждённым участкам: сильная выработка и забоины искажают результат. Если прежняя деталь разрушена и сравнить её полностью нельзя, используйте каталог именно вашей коробки передач. Одного названия модели техники недостаточно, чтобы исключить различия в исполнении трансмиссии.

Что учитывать при замене

До снятия шестерни зафиксируйте её ориентацию и порядок расположения соседних втулок, шайб и стопоров, если они предусмотрены конструкцией. После разборки очистите место установки от загрязнений и частиц повреждённых зубьев. Осмотрите посадочную поверхность вала, ответную шестерню и подшипники. Детали с трещинами, сколами или недопустимым люфтом требуют устранения дефекта вместе с заменой шестерни, иначе причина повторного износа сохранится.

Устанавливайте шестерню в последовательности, предусмотренной для конкретной коробки. Не забивайте её ударами по зубьям и не стягивайте корпус крепежом, если при сборке возникает сопротивление. Усилие монтажа должно приходиться на подходящую опорную поверхность детали; способ посадки и допустимые зазоры определяют по документации трансмиссии.

После сборки проверьте осевое положение, фиксацию и свободное проворачивание механизма вручную. Закусывание, перекос или контакт торцов с соседними деталями требуют повторной проверки подбора и установки. Ошибка в числе зубьев, посадке или ширине венца может вызвать шум, перегрузку зубьев и повреждение сопряжённой шестерни. К работе под нагрузкой переходят после проверки сборки и восстановления предусмотренной смазки.
