Кільцева шестерня планетарної передачі DongFeng 240/244 AMG

Кільцева шестерня планетарної передачі DongFeng 240/244 AMG працює в зачепленні із сателітами — шестернями всередині планетарного механізму. Зубці на внутрішній поверхні кільця беруть участь у передаванні зусилля та забезпечують взаємодію деталей передачі. Стан цього вінця впливає на плавність роботи: пошкоджені зубці створюють нерівномірне навантаження на деталі, що з ними контактують.

Будова та ознаки зношення

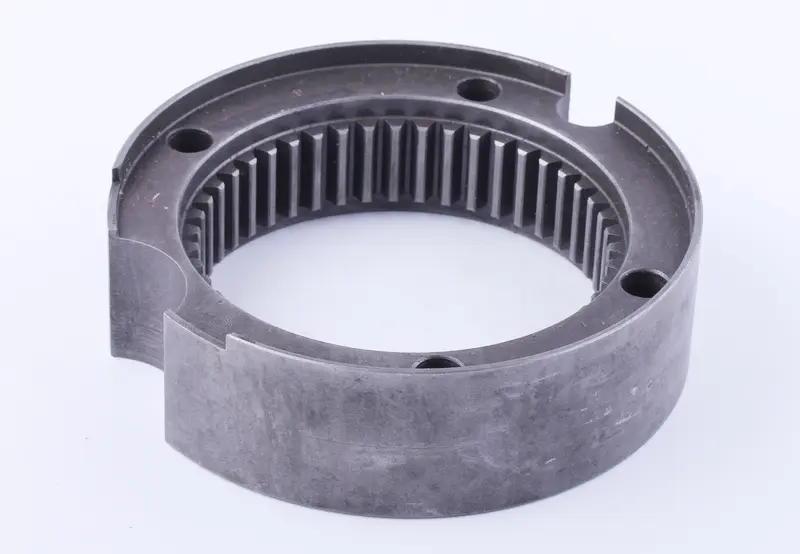

Шестерня має кільцеву форму з внутрішнім зубчастим вінцем. Уздовж кола розташовані отвори, а зовнішній обід має вирізи та виступи. Для встановлення потрібен збіг не лише загальних габаритів, а й посадкових поверхонь, розташування отворів та геометрії зубців. Зовні близькі за формою кільця можуть по-різному входити в зачеплення із сателітами.

Передачу варто оглянути, якщо з’явилися посилений шум, стукіт під час зміни навантаження, ривки або надмірний люфт. Самі ці симптоми ще не визначають, яку деталь міняти: причину встановлюють після розбирання. На кільцевій шестерні перевіряють зубці на відколи, тріщини, викришування, задири й нерівномірне спрацювання. Пошкоджений вінець прискорює зношення сателітів, тому заміна лише сусідніх шестерень не усуне дефект зачеплення.

Як перевірити відповідність

Для підбору використовують зняту деталь і каталог конкретної техніки. Зіставляють зовнішній та внутрішній діаметри, загальну висоту кільця, ширину зубчастого вінця, кількість і профіль зубців. Далі перевіряють розміри та розташування отворів, контури вирізів, уступи й посадкові поверхні. Вимірювання проводять на очищених ділянках; сильно спрацьована поверхня може дати хибний розмір.

Збіг посадкового діаметра ще не означає правильного добору. Кільце може поміститися в корпусі, але створювати надто щільне зачеплення або завеликий зазор. У першому випадку можливе підклинювання, у другому — удари та швидке спрацювання зубців. Відмінності у вирізах чи уступах заважають посадити шестерню в належне положення. Змінювати профіль зубців або притягувати несумісні деталі кріпленням не можна.

Що врахувати під час заміни

Розбираючи передачу, зберігають послідовність і орієнтацію деталей, позначають положення кільця та регулювальних деталей, якщо вони є в конструкції. Із посадкового місця прибирають бруд і продукти зношення. Разом із вінцем оглядають сателіти, сонячну шестерню, осі сателітів та їхні опори. Надмірний люфт або перекіс цих деталей може знову пошкодити зубці після заміни кільця. Супутні деталі міняють за результатами огляду та перевірки їхнього стану.

Шестерню встановлюють без перекосу, дотримуючись порядку складання відповідної передачі. Кріплення, зазори та змащування перевіряють за настановою до техніки. Перш ніж навантажувати механізм, перевіряють плавність його руху способом, доступним під час складання. Заїдання або тугі ділянки, що повторюються, потребують перевірки посадки й зачеплення. Після складання стежать за сторонніми звуками та нагріванням; працювати з ударами чи підклинюванням не слід, доки не усунено причину.
