Шестерня диференціала переднього моста Z-15 Foton 244, ДТЗ 244, Jinma 244/264 AMG

Шестерня диференціала переднього моста Z-15 призначена для Foton 244, ДТЗ 244, Jinma 244/264. Вона передає крутний момент усередині диференціала, завдяки якому колеса моста можуть обертатися з різною швидкістю під час повороту. Її замінюють, коли зношення або пошкодження зубців чи внутрішніх шліців порушує роботу з'єднання.

Будова шестерні

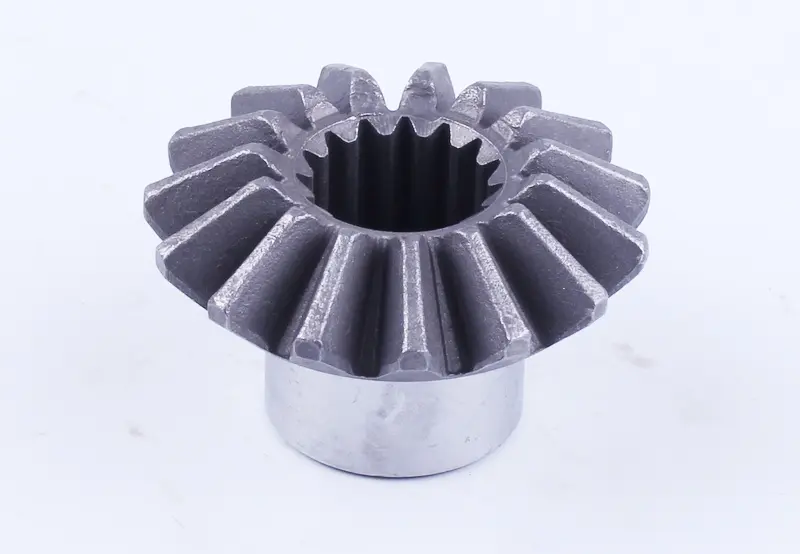

Деталь має конічний зубчастий вінець, центральний отвір із внутрішніми шліцами та циліндричну маточину, що виступає за межі вінця. Z-15 означає 15 зубців. Зубчаста частина входить у зачеплення з іншими шестернями диференціала, а шліцьовий отвір забезпечує передавання обертання через з'єднання з валом. Тому під час підбору перевіряють і вінець, і посадку на вал.

Причиною заміни стають відколи зубців, тріщини, викришування поверхонь або значне спрацювання шліців. Стукіт, хрускіт чи ривки під навантаженням можуть вказувати на пошкодження зачеплення, але лише за звуком визначити несправну шестерню не можна. Після розбирання оцінюють контактні поверхні та перевіряють деталі, з якими вона працює в парі.

Як перевірити відповідність

Зняту шестерню варто зберегти як зразок до закінчення ремонту. Назва моделі та кількість зубців допомагають звузити вибір, проте не замінюють порівняння посадок і геометрії. Навіть невідповідність висоти маточини може змінити положення вінця та завадити правильному зачепленню.

• Порахуйте зубці та порівняйте їхній профіль, ширину й напрямок.
• Зіставте кількість і форму внутрішніх шліців, діаметр отвору та глибину з'єднання з валом.
• Виміряйте зовнішній діаметр шестерні, її загальну висоту й розміри маточини.
• Перевірте торцеві опорні поверхні та розташування шестерні відносно сусідніх деталей.

Вимірювання сильно спрацьованої ділянки може дати хибний орієнтир. Враховуйте стан вала та порівнюйте поверхні, які зберегли початкову форму. Надмірний люфт у шліцах спричиняє удари під час зміни навантаження. Якщо деталь не сідає через інший профіль шліців, спроба запресувати її силою пошкодить з'єднання.

На що зважати під час заміни

Доступ до шестерні відкривають за порядком розбирання диференціала конкретного моста. Перед зняттям запам'ятовують або позначають розташування шестерень, опорних шайб і регулювальних деталей, якщо вони є в конструкції. Корпус очищають від уламків та продуктів зношення, щоб вони не потрапили в нове зачеплення.

Разом зі знятою шестернею оглядають зубці парних шестерень, шліци вала й опорні поверхні. Якщо залишити пошкоджену відповідну деталь, нова шестерня також швидко зношуватиметься. Потребу в одночасній заміні визначають за станом деталей і вимогами до ремонту диференціала. Додатково перевіряють доступні підшипники, шайби та ущільнення, які зачіпають під час розбирання.

Під час складання контролюють повноту шліцьового з'єднання, правильне розташування шестерні й вільне обертання механізму. Зазори перевіряють за вимогами до конкретного моста. Заклинювання або перекіс не можна усувати затягуванням кріплення чи ударами по деталі: спочатку встановлюють причину невідповідності.

До роботи під навантаженням потрібно усунути надмірний люфт і нерівномірність обертання. Неправильно підібрана або встановлена шестерня може контактувати з парною лише краями зубців. Таке зачеплення створює місцеве перевантаження, прискорює зношення та може призвести до повторного руйнування зубців.
