Шестерня диференціала переднього моста Z-18/20 Foton 354/404 AMG

Шестерня диференціала переднього моста Z-18/20 призначена для Foton 354/404. Вона передає крутний момент усередині диференціала, завдяки якому ведучі колеса можуть обертатися з різною швидкістю на повороті. Цю деталь замінюють під час відновлення зубчастого зачеплення та шліцьового з’єднання: від їхнього стану залежать передавання навантаження й величина люфту в механізмі.

Будова шестерні

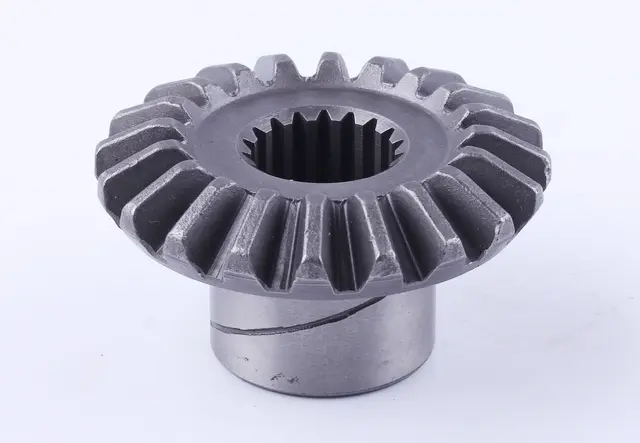

Деталь має конічний зубчастий вінець, центральний отвір із внутрішніми шліцами та виступну циліндричну маточину. Вінець входить у зачеплення зі спряженими шестернями диференціала, а шліци забезпечують передавання обертання через з’єднання з валом. Для правильної роботи мають збігатися не лише посадка, а й геометрія зубців та положення вінця відносно маточини.

Ознаки зношення

Посилений гул, стукіт під час зміни напрямку навантаження або збільшений люфт — привід перевірити диференціал. Самі звуки не визначають несправну деталь: схожі прояви можуть давати сусідні шестерні та підшипники. Після розбирання оглядають зубці на відколи, тріщини, викришування поверхонь і задири. Усередині отвору перевіряють бокові грані шліців та сліди прокручування. Регулюванням неможливо повернути правильну форму пошкодженим зубцям.

До передчасного зношення призводять ударні навантаження, недостатнє змащення, металеві частинки в зачепленні та порушення взаємного положення деталей. Під час заміни потрібно знайти причину пошкодження, інакше воно може повторитися. Поруч перевіряють спряжені шестерні, опорні поверхні, шайби та підшипники диференціала. Якщо вони мають дефекти, їх також замінюють за результатами огляду, щоб зношене спряження не пошкодило нову шестерню.

Як звірити зі знятою деталлю

Зіставте позначення Z-18/20 зі старою шестернею та каталогом конкретного моста. Окремо порахуйте зубці вінця й внутрішні шліци, порівняйте їхній профіль. Перевірте зовнішній діаметр, загальну висоту, розміри маточини та глибину шліцьового отвору. Зверніть увагу на форму торців і розташування опорних поверхонь: вони впливають на положення деталі після складання.

Те, що шестерня надягається на вал, ще не підтверджує правильність підбору. Інша геометрія вінця може змістити контакт до краю зубців і спричинити шум та швидке викришування. Невідповідна посадка здатна створити зайвий люфт або перекіс. Порівнювати знятий зразок зручно до складання, але під час оцінювання зазорів слід враховувати його зношення: розбиті шліци не можуть бути еталоном щільності з’єднання.

Заміна та перевірка

Диференціал розбирають за послідовністю, наведеною в керівництві для конкретного моста, зберігаючи розташування опорних і регулювальних деталей. Перед установленням очищають посадочні місця від бруду та металевих частинок, перевіряють спряження й наносять потрібне мастило під час складання. Шестерня має стати без перекосу; опір під час посадки не долають стягуванням кріплень. Після складання контролюють вільне обертання, зазори та контакт зубців відповідно до керівництва. Заїдання або нерівномірний опір усувають до перевірки механізму під навантаженням.
