Шестерня ведуча первинного вала заднього моста Z-31/37 Jinma 200/204/240/244 AMG

Ведуча шестерня первинного вала заднього моста Jinma 200/204/240/244 передає обертання через зубчасте зачеплення всередині механізму моста. Її замінюють, коли зубці або посадкова поверхня знятої деталі мають пошкодження, що заважають нормальній роботі передачі. Позначення Z-31/37 вказує на кількість зубців двох вінців — 31 і 37. Для точного підбору потрібно звірити обидва вінці та посадку, а не обмежуватися назвою моделі техніки.

Будова шестерні

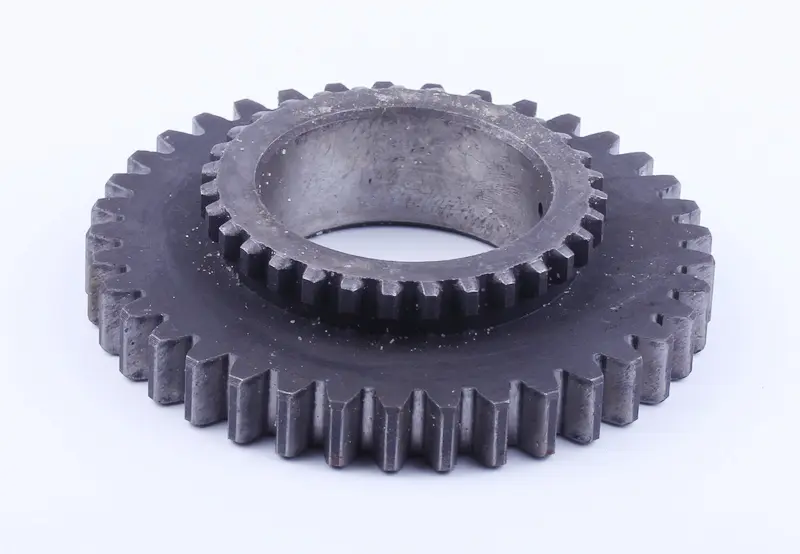

Деталь має два зовнішні зубчасті вінці різного діаметра та центральний наскрізний отвір. Менший вінець піднятий над площиною більшого, тому під час підбору має значення вся ступінчаста форма шестерні. Висота виступу, ширина вінців і положення торців визначають, як вона розміститься серед сусідніх деталей. Навіть за однакової кількості зубців відмінність цих розмірів може змістити зачеплення та ускладнити складання.

Справні зубці передають навантаження через поверхні контакту із суміжною шестернею. Відколи, тріщини, глибокі раковини та значне спрацювання порушують цю роботу. Посилення гулу під навантаженням, періодичні удари під час обертання або металеві частинки в мастилі — привід оглянути передачу. За самим звуком визначати несправність шестерні не варто: подібні прояви можуть спричиняти підшипники та інші деталі зачеплення.

Як перевірити відповідність

Очистьте зняту деталь від оливи й відкладень, огляньте зубці по всьому колу та перевірте посадкову поверхню. Порівнюйте не лише найбільший діаметр, а й розташування обох вінців. Шестерня має правильно сісти на вал і зайняти передбачене місце відносно деталей, з якими працює в парі.

• Порахуйте зубці кожного вінця та звірте їхнє розташування з позначенням Z-31/37.
• Порівняйте зовнішні діаметри, ширину вінців, загальну висоту деталі та висоту ступені.
• Перевірте діаметр і форму центрального отвору, стан посадки та спосіб фіксації на валу.
• Зіставте профіль і напрямок зубців, положення торців та проміжки до сусідніх деталей.

Якщо стара шестерня сильно зруйнована, додатково звірте посадку й геометрію за справними суміжними деталями та документацією конкретної збірки. Спроба усунути невідповідність ударами або підточуванням зубців порушує точність передачі. Наслідками неправильного підбору можуть бути заїдання, нагрівання, підвищений шум і швидке спрацювання зубчастої пари.

Що врахувати під час заміни

Розбираючи передачу, зафіксуйте порядок встановлення шестерень, втулок, шайб і стопорних деталей, якщо вони є в цій збірці. Перевірте вал, підшипники та вінець, що входить у зачеплення з цією шестернею. Люфт опор змінює положення зубців під навантаженням, а пошкоджена парна деталь може швидко зіпсувати нову. Суміжні частини з тріщинами, відколами чи значним спрацюванням оцінюють окремо та замінюють за станом.

Перед встановленням очистьте посадкові поверхні та приберіть із порожнини моста уламки й продукти зношування. Дотримуйтеся передбаченого порядку складання, фіксації та регулювання зачеплення. Зусилля під час посадки передавайте відповідним інструментом на призначену для цього поверхню, уникаючи ударів по зубцях. Після складання перевірте плавність обертання без заїдань і боковий зазор згідно з керівництвом техніки. Початкову перевірку виконуйте без різкого навантаження, стежачи за сторонніми звуками та нагріванням.
