Шестерня ведущая первичного вала заднего моста Z-31/37 Jinma 200/204/240/244 AMG

Ведущая шестерня первичного вала заднего моста Jinma 200/204/240/244 передаёт вращение через зубчатое зацепление внутри механизма моста. Её подбирают при ремонте передачи, если зубья или посадочная поверхность снятой детали повреждены. Обозначение Z-31/37 указывает на число зубьев двух венцов — 31 и 37. При замене нужно сопоставить оба венца и посадку: одного совпадения по модели техники недостаточно.

Конструкция и работа

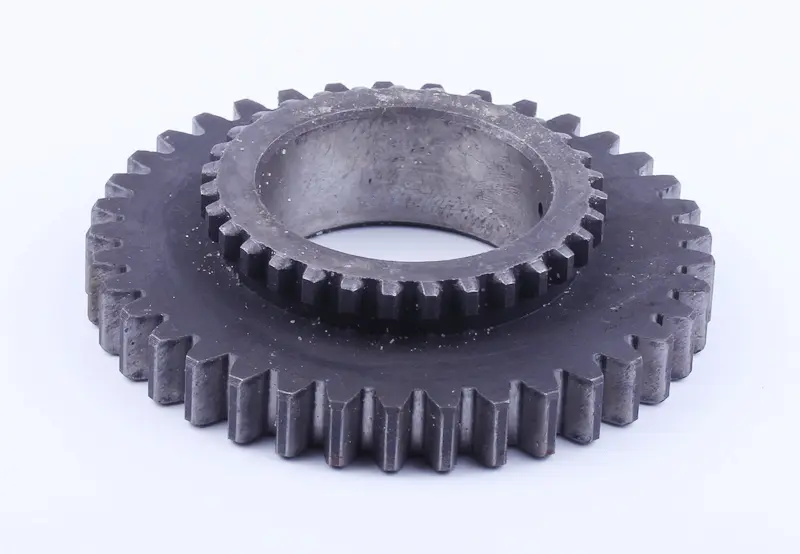

Шестерня имеет два наружных зубчатых венца разного диаметра, расположенных ступенчато, и центральное сквозное отверстие. Меньший венец выступает над плоскостью большого. Такая геометрия требует точного совпадения не только количества зубьев, но и взаимного расположения венцов относительно сопряжённых деталей. Отличие по высоте ступени или ширине венца может сместить контакт к краю зуба и помешать правильной сборке.

В исправной передаче нагрузка распределяется по контактирующим поверхностям зубьев. Сколы, трещины, глубокие раковины и заметная выработка нарушают зацепление. Поводом разобрать и проверить передачу могут стать усилившийся гул под нагрузкой, повторяющиеся удары при вращении или металлические частицы в смазке. Эти признаки требуют осмотра: причиной шума также бывают подшипники и сопряжённые шестерни.

Что сверить при подборе

Снятую шестерню очистите от масла и отложений, чтобы износ не скрывал форму зубьев и посадки. Сравнивайте деталь целиком, а не только её наружный контур. Проверка нескольких размеров помогает избежать ситуации, когда шестерня помещается в корпус, но не занимает нужного положения в передаче.

• Пересчитайте зубья на каждом венце и сопоставьте их расположение с обозначением Z-31/37.
• Сверьте наружные диаметры, ширину обоих венцов, общую высоту и высоту выступающей ступени.
• Проверьте диаметр и форму центрального отверстия, посадочные поверхности и способ фиксации на валу.
• Сопоставьте профиль и направление зубьев, положение торцов и зазоры до соседних деталей.

Не пытайтесь компенсировать несовпадение посадки ударами или подгонкой зубьев. Неправильная геометрия меняет условия зацепления, вызывает перегрев и ускоряет износ пары. Если старую шестерню сильно разрушило, размеры лучше дополнительно сверить по исправным сопряжённым деталям и документации конкретной сборки.

Замена и проверка передачи

Перед разборкой зафиксируйте последовательность расположения шестерён, втулок, шайб и стопорных деталей, если они установлены в этой сборке. Осмотрите вал, опоры и ответный зубчатый венец. Повреждённая сопряжённая шестерня способна быстро испортить новую, а люфт подшипника нарушает положение зубьев под нагрузкой. Детали с трещинами, сколами и выраженной выработкой требуют отдельной оценки и замены по состоянию.

При сборке очистите посадочные места и удалите из полости моста продукты разрушения старой детали. Шестерню устанавливают с соблюдением предусмотренной последовательности, фиксации и регулировки зацепления. Усилие при посадке прикладывают подходящим инструментом к предназначенной для этого поверхности, не ударяя по зубьям. После сборки проверьте свободное вращение без заеданий и боковой зазор по руководству техники. Первую проверку проводят без резкой нагрузки, контролируя посторонний шум и нагрев.
