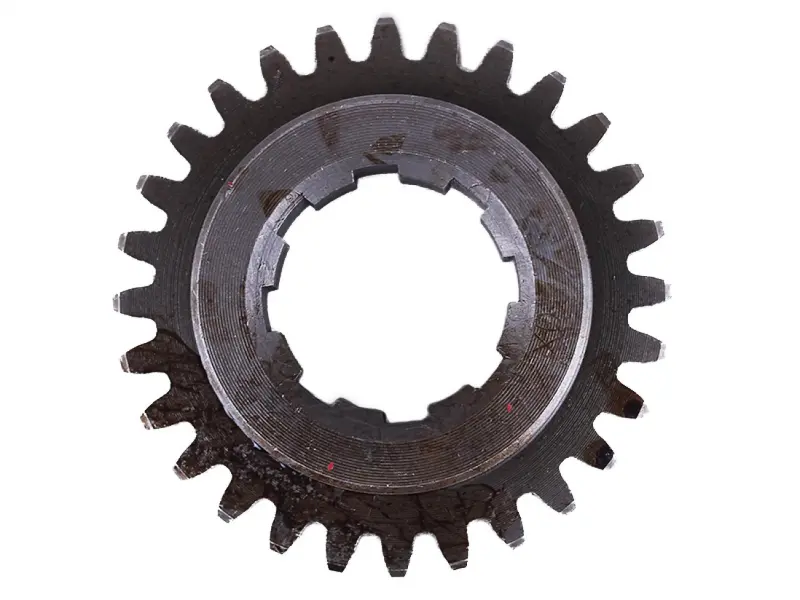

Шестерня 3-ї передачі рухома Z-28 Jinma 404 AMG

Рухома шестерня 3-ї передачі Z-28 для Jinma 404 призначена для ремонту коробки передач. Вона передає обертання та крутний момент під час роботи на третій передачі. Позначення Z-28 означає 28 зубців. Щоб правильно підібрати заміну, потрібно перевірити не лише їхню кількість, а й посадку на вал, ширину зубчастого вінця та форму торців знятої деталі.

Будова та робота

Шестерня має зовнішній зубчастий вінець і центральний отвір із внутрішніми шліцами. Зубці входять у зачеплення з парною шестернею, а шліци забезпечують зв’язок із валом. Рухоме виконання передбачає переміщення вздовж вала під час перемикання. Внутрішній профіль має передавати зусилля й водночас не перешкоджати цьому руху. Задирки та пошкодження шліців можуть ускладнювати ввімкнення передачі навіть за цілого зовнішнього вінця.

Підставами для заміни є відколи зубців, тріщини, викришування їхніх робочих поверхонь і значне спрацювання внутрішніх шліців. Шум під навантаженням на третій передачі, важке вмикання або самовільне вимикання — привід оглянути коробку. Такі прояви не визначають несправність лише однієї шестерні: необхідно також перевірити парну деталь, вал і механізм перемикання. Люфт в опорах або недостатній хід механізму залишаться й після встановлення нової шестерні.

Як підібрати заміну

Порівняйте кількість зовнішніх зубців, зовнішній діаметр, загальну товщину та ширину зубчастого вінця. Для посадки на вал звірте кількість і форму внутрішніх шліців та розміри отвору. Огляньте обидва торці: виступи й заглиблення також мають відповідати знятій деталі. Однакове число зубців саме по собі не означає, що шестерня правильно розташується в коробці та працюватиме з парною деталлю.

Зверніть увагу на положення старої шестерні на валу та на деталі, які обмежували її хід. Заміри знятої деталі варто зіставити зі схемою встановленої коробки передач. Орієнтуватися лише на зовнішній діаметр недостатньо: потрібні відповідний шліцьовий профіль і правильне розташування вінця. Завеликий зазор у з’єднанні спричиняє удари та прискорене спрацювання, а надто щільна посадка заважає переміщенню під час перемикання.

Встановлення та контроль

Розбираючи коробку, зафіксуйте, яким боком стояла шестерня та в якому порядку були розташовані сусідні шайби, втулки й стопорні деталі, якщо вони передбачені конструкцією. Очистьте посадочні поверхні та огляньте їх на задири. Разом із шестернею перевіряють шліци вала, зубці парної шестерні, підшипники й деталі перемикання. Пошкодження в місці зачеплення або люфт вала можуть швидко погіршити роботу нової деталі, тому стан цих сполучень оцінюють до складання.

Монтують шестерню за схемою коробки, дотримуючись орієнтації та послідовності встановлення деталей. Якщо вона не проходить по шліцах, не забивайте її силою: перевірте відповідність посадки, чистоту поверхонь і відсутність задирок. До остаточного складання переконайтеся, що шестерня переміщується в передбачених межах, механізм перемикання працює без заклинювання, а обертання відбувається без заїдання. Помилкова орієнтація або неповне зачеплення можуть призвести до шуму, ударів і руйнування зубців. Після складання перевіряють фіксацію деталей і мащення відповідно до вимог коробки передач.
