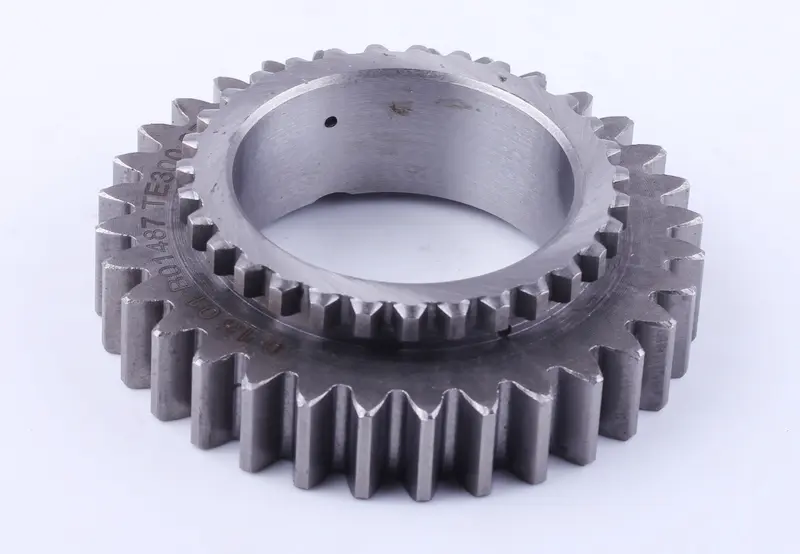

Шестерня 3-ї передачі ведена Z-31/32 Foton 354/404 AMG

Ведена шестерня 3-ї передачі Z-31/32 для Foton 354/404 призначена для ремонту коробки передач. Вона отримує обертання від сполученої шестерні та передає крутний момент під час роботи на третій передачі. Для правильної заміни потрібна відповідність зубчастої пари: слід зіставити форму зубців, посадку та взаємне розташування вінців зі знятою деталлю.

Будова шестерні

Деталь має великий зовнішній зубчастий вінець, менший вінець на виступі та центральний посадковий отвір. Кожну з цих частин перевіряють окремо. Однаковий зовнішній діаметр ще не підтверджує, що шестерня стане на своє місце: значення мають ширина вінців, висота виступу й форма торцевих поверхонь.

Позначення Z-31/32 використовують під час підбору та звіряють із зубчастими вінцями старої шестерні. Зубці зручно рахувати після очищення, позначивши точку початку. Перевіряти потрібно обидва вінці: подібна форма деталі не означає однакових параметрів зачеплення. Помилка в кількості чи профілі зубців може спричинити туге обертання, шум і пошкодження суміжних деталей.

Ознаки зношення

Гул, стукіт або ривки під час руху на третій передачі — привід оглянути зубчасту пару. Самого шуму недостатньо для висновку про заміну: схожі прояви можуть виникати через підшипники або механізм перемикання. Стан шестерні оцінюють за зубцями, посадковим отвором і слідами контакту на поверхнях.

Під час огляду шукають відколи, тріщини, викришування та помітну зміну форми зубців. Перевіряють, чи немає задирів в отворі та слідів перекосу на торцях. Ударні навантаження, недостатнє змащування й люфт опор порушують нормальне зачеплення. Усунення причини пошкодження так само потрібне, як і заміна самої шестерні, інакше зношення повториться.

Як перевірити відповідність

• Переконайтеся, що замінюєте ведену шестерню саме третьої передачі.
• Звірте позначення Z-31/32, кількість зубців на обох вінцях та їхній профіль.
• Порівняйте діаметр і форму посадкового отвору, загальну ширину та ширину вінців.
• Перевірте розташування виступів, фасок і торців відносно посадки.
• Зіставте спосіб фіксації та положення шестерні між сусідніми деталями коробки.

Заміри старої шестерні роблять з урахуванням виробітку: зношена поверхня не завжди дає правильний орієнтир. Додатково варто звірити деталь із каталогом конкретної коробки передач. Самого збігу позначення недостатньо, якщо посадкові поверхні або розміщення вінців відрізняються.

Що врахувати під час заміни

Для доступу до шестерні коробку розбирають у потрібному обсязі. Під час зняття записують або позначають орієнтацію деталі та послідовність шайб, втулок і стопорів, якщо вони є в конструкції. Разом із нею оглядають сполучену шестерню, вал та його опори. Пошкоджені зубці парної деталі або надмірний люфт здатні швидко порушити роботу нового зачеплення.

Посадкові поверхні очищають від забруднень і перевіряють на задирки. Монтують шестерню за настановою до коробки передач, не б'ючи по зубцях і не стягуючи силоміць деталі, посадки яких не збігаються. Після складання контролюють належні зазори, надійність фіксації, вільне обертання та вмикання передачі. Перш ніж давати навантаження, забезпечують змащування відповідно до вимог техніки та перевіряють, чи немає заїдання.
