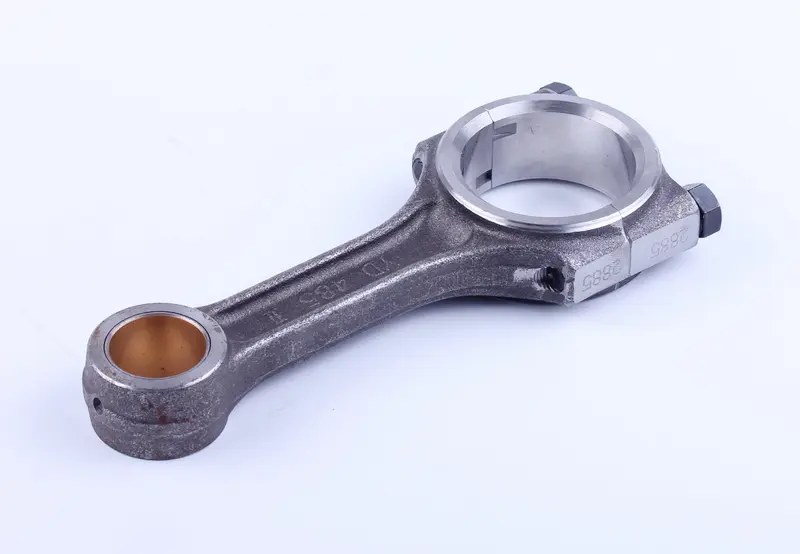

Шатун у зборі КМ385ВТ для DongFeng 240/244, Foton 240/244, Jinma 240/244 AMG

Шатун у зборі КМ385ВТ для DongFeng 240/244, Foton 240/244, Jinma 240/244 з’єднує поршень із колінчастим валом і передає зусилля на шатунну шийку. Під час роботи двигуна навантаження на нього постійно змінюється. Справні головки, рівний стрижень і надійне кріплення кришки потрібні для правильної роботи кривошипно-шатунного механізму. Позначення товару — AMG.

Конструкція та ознаки пошкодження

Мала головка має втулку під поршневий палець, а велика виконана рознімною, з кришкою та кріпленням. Завдяки цьому розніму шатун встановлюють на шийку колінвала. Кришка становить пару зі своїм шатуном: її не можна переставляти з іншої деталі чи довільно розвертати, оскільки це порушує геометрію посадки підшипника.

Стукіт у двигуні, надмірний люфт пальця, пошкоджені шатунні вкладиші та сліди перегрівання — причини перевірити з’єднання після розбирання. За самим звуком неможливо визначити, що заміни потребує саме шатун. Оглядають і вимірюють втулку, палець, вкладиші та шийку колінвала. Тріщини, вигин, скручування стрижня, пошкоджені посадки або кріплення кришки є підставами для заміни шатуна. Нові вкладиші не усувають деформацію великої головки.

Як перевірити відповідність

Звірте позначення двигуна КМ385ВТ і будову знятого шатуна. Якщо двигун раніше замінювали або ремонтували із заміною внутрішніх деталей, назва техніки не дає повної відповіді щодо підбору. Порівняйте відстань між центрами головок, посадку поршневого пальця, розміри та ширину великої головки, форму стрижня, положення кришки й тип кріплення.

Також перевірте місця під вкладиші, розташування їхніх фіксаторів і мастильних отворів, якщо вони передбачені конструкцією двигуна. Для оцінки посадок потрібні вимірювання: невелику овальність чи зношення не вдасться надійно визначити на дотик. Палець і вкладиші добирають з урахуванням стану сполучених поверхонь та ремонтної документації. Замалий зазор може спричинити заїдання й порушення змащування, завеликий — стукіт і швидке зношення.

Що врахувати під час заміни

Перед складанням очищають посадочні поверхні та канали для оливи, перевіряють шатунну шийку колінвала, поршневий палець, отвори в бобишках поршня та вкладиші. Деталі зі зношенням або пошкодженнями замінюють чи відновлюють за результатами вимірювань. Якщо залишити пошкоджену шийку або непридатний палець, заміна самого шатуна не усуне причину несправності.

Шатун встановлюють у правильному положенні відносно поршня й колінвала, а його кришку повертають на своє місце за складальними мітками. Поверхні тертя змащують перед збиранням. Послідовність і момент затягування беруть із документації двигуна; придатність кріплення до повторного використання перевіряють за її вимогами та станом деталей.

Після затягування контролюють потрібні зазори та вільне обертання колінвала. Якщо з’явилося заїдання, перевіряють посадки, орієнтацію кришки й правильність підбору, а не послаблюють кріплення. Невідповідна геометрія шатуна або помилка складання створюють додаткове навантаження на палець і вкладиші та можуть пошкодити колінвал.
