Циліндр гідравлічний у зборі старого зразка Xingtai 120 AMG

Гідравлічний циліндр у зборі старого зразка для Xingtai 120 перетворює тиск оливи на зусилля та рух приєднаного механізму. Він потрібен для заміни зношеного або пошкодженого циліндра з відповідними кріпленнями й приєднувальними розмірами. Позначення AMG збережене в назві. Старий зразок виконання має значення для підбору: якщо гідравліку техніки переробляли, орієнтуватися лише на назву моделі недостатньо.

Будова та ознаки несправності

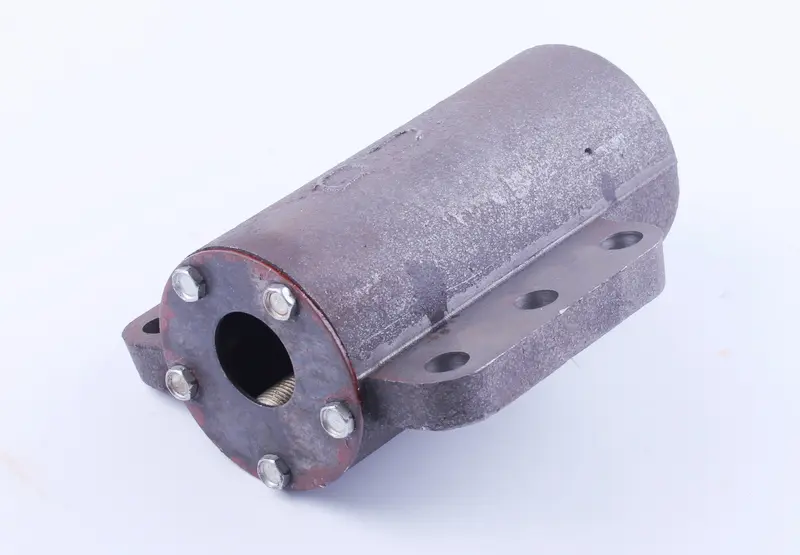

Корпус циліндра видовжений, із боковими монтажними майданчиками та отворами для кріплення. Кругла торцева кришка закріплена болтами й має центральний отвір. Таке розташування деталей дає змогу зіставити спосіб монтажу та сполучення зі знятим циліндром. Площини кріплення мають рівно прилягати до відповідної поверхні. Якщо отвори не збігаються, не можна притягувати корпус болтами через силу: це спричиняє перекіс і додаткове навантаження на кріплення.

Циліндр варто перевірити, коли біля з’єднань з’являється олива, механізм рухається ривками, втрачає зусилля або не утримує положення під навантаженням. Причиною можуть бути зношені ущільнення чи внутрішні поверхні. Водночас такі симптоми бувають і за порушень подавання оливи або роботи керування гідравлікою, тому висновок про заміну роблять після перевірки. Тріщини корпусу, пошкоджені кріплення та глибокі задири на спряжених поверхнях потребують оцінки стану всього циліндра, а не лише ущільнень.

Як підібрати заміну

Порівняйте довжину й форму корпусу, кількість кріпильних отворів, відстані між їхніми центрами та геометрію монтажних майданчиків. Перевірте торцеве з’єднання і розміри частин, що з ним сполучаються. Якщо оливопровід під’єднується безпосередньо до циліндра, звірте місце підведення, різьбу та спосіб ущільнення. Подібні зовнішні габарити ще не забезпечують правильного монтажу, коли відрізняються отвори або підключення оливи.

Робочий хід і з’єднання з механізмом звіряють зі знятим циліндром та документацією техніки. Невідповідність може скоротити діапазон руху, спричинити передчасний упор або перевантажити місце з’єднання. Перевірте також простір навколо корпусу й можливість дістатися до кріплень після встановлення. Назва «у зборі» стосується зібраного циліндра; окремі прокладки, кріпильні та приєднувальні деталі добирають відповідно до наявної схеми монтажу.

Заміна та перевірка роботи

До демонтажу зніміть навантаження з приєднаного механізму, надійно зафіксуйте його від руху та скиньте тиск у гідросистемі. Очистьте ділянку навколо з’єднань, а відкриті канали захистіть від бруду. Після зняття перевірте поверхні прилягання, різьби, болти та ущільнення поруч із циліндром. Пошкоджені ущільнювальні деталі слід замінити, інакше витік може залишитися навіть після встановлення нової збірки.

Корпус установлюють без перекосу, суміщаючи кріплення без примусового зміщення. Послідовність і зусилля затягування беруть із документації техніки. Після підключення видаліть повітря передбаченим для гідросистеми способом, перевірте рівень оливи та випробуйте плавність руху без навантаження. З’єднання мають залишатися сухими, кріплення — нерухомими, а механізм повинен проходити потрібний діапазон без заїдань. До перевірки з навантаженням переходять після усунення витоків і перекосів.
