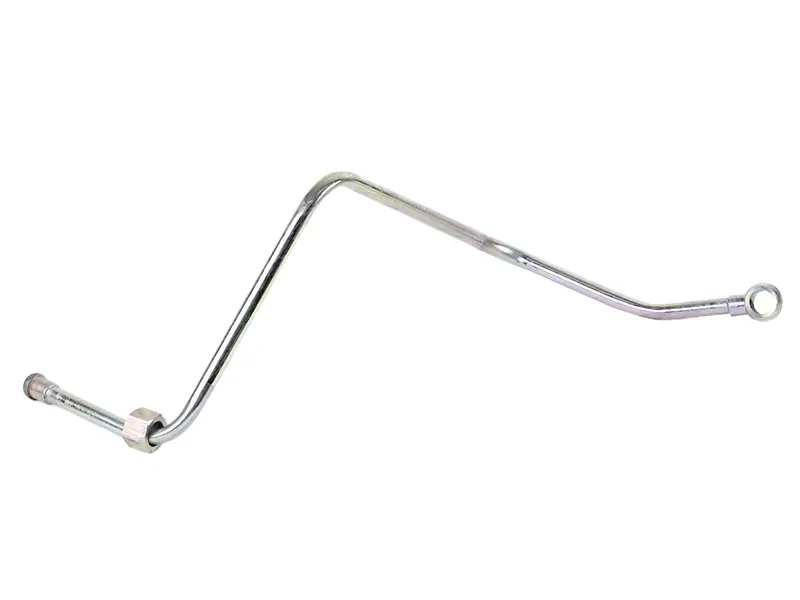

Патрубок гідравліки масляний (зворотна лінія) сталевий 850 мм М22 для мінітрактора Shifeng 240

Патрубок гідравліки масляний (зворотна лінія) для мінітрактора Shifeng 240

Сталева трубка зливної магістралі повертає оливу в картер після того, як оператор опускає важіль розподільника і навісне обладнання йде вниз. Коли зворотна лінія пошкоджена, тиск стравлюється неправильно: навіска опускається ривками, олива виходить назовні через з’єднання, а рівень у картері падає швидше, ніж зазвичай.

Конструкція

Деталь виготовлена як жорстка порожниста сталева трубка завдовжки 850 мм із зовнішнім діаметром 12,5 мм і внутрішнім каналом 10 мм. Заводські згини задають маршрут магістралі у моторному відсіку, тож трубка стає на штатне місце й не торкається рухомих деталей. Один кінець має штуцер-вушко під болт із посадковим діаметром 18 мм, другий виконаний під конусне ущільнення та затягується притискною гайкою з різьбою М22. Світле гальванічне покриття захищає метал від корозії там, де постійно є оливний туман, пил і волога. Маса деталі — близько 285 г.

Коли час міняти

Типові причини заміни: запотівання або течія по конусу та по болтовому штуцері, тріщина на згині після удару чи тривалої вібрації, зім’ята трубка, зірвана або витягнута різьба притискної гайки, розбитий конус після кількох переборок гідравліки. Плями оливи на корпусі й біля розподільника зазвичай з’являються раніше, ніж помітне погіршення роботи навіски, тому магістраль оглядають під час кожного обслуговування.

Як підібрати

Орієнтуйтеся на чотири величини: загальну довжину 850 мм, зовнішній діаметр 12,5 мм, різьбу притискної гайки М22 і посадку штуцера під болт 18 мм. Додатково звірте геометрію згинів зі знятою трубкою — у мінітракторів серії Shifeng 240 та споріднених китайських моделей магістралі часто відрізняються саме кутом і вильотом колін за однакових приєднувальних розмірів. Трубка з правильними кінцями, але іншою формою, потребуватиме підгинання, а це зайве напруження в металі.

Встановлення

Перед монтажем продуйте канал і протріть конус — бруд усередині швидко зношує ущільнювальні поверхні. Спершу наживіть обидва кінці від руки, переконайтеся, що трубка стала без натягу, і лише потім затягуйте болт та притискну гайку. Ущільнювальні шайби під болтове з’єднання краще поставити нові. Після складання долийте оливу до норми, кілька разів підніміть і опустіть навіску та огляньте обидва стики під навантаженням.

Переваги

• Жорстка сталева трубка тримає пульсації зливної лінії й не роздувається, як зношений гумовий рукав.
• Готові заводські згини дають змогу зібрати магістраль штатним маршрутом без підгинання та зайвих напружень у металі.
• Захисне покриття стримує корозію в моторному відсіку і зберігає різьбу гайки придатною до повторних розбирань.
• Конусне з’єднання з притискною гайкою розбирається багато разів, тож обслуговувати гідророзподільник можна без заміни трубки.

Характеристики

• Призначення: масляна зворотна лінія гідравлічної системи
• Довжина: 850 мм
• Діаметр зовнішній / внутрішній: 12,5 / 10 мм
• Різьба притискної гайки: М22
• Посадка штуцера під болт: 18 мм
• Матеріал: сталь
• Маса: близько 285 г
• Застосування: мінітрактор Shifeng 240

Якщо гідравліка мінітрактора почала «пітніти» по зливній лінії, трубку доцільно міняти одразу разом з ущільнювальними шайбами: підтягнути тріснутий чи розбитий конус не вдасться, а робота з втратою оливи швидко виводить з ладу насос. Запасна зворотна трубка потрібного розміру в майстерні економить цілий робочий день під час сезонних робіт із плугом, фрезою або причепом.
