Сателіт переднього моста DongFeng 240/244 AMG

Сателіт переднього моста DongFeng 240/244 AMG — конічна шестерня для ремонту диференціала. Сателіти передають зусилля між шестернями цього механізму та дають колесам обертатися з різною швидкістю під час повороту. Справне зачеплення забезпечує передавання навантаження без заклинювання й ударів. Якщо зубці пошкоджені або посадковий отвір зношений, сателіт замінюють, одночасно перевіряючи деталі, з якими він контактує.

Будова та ознаки зношення

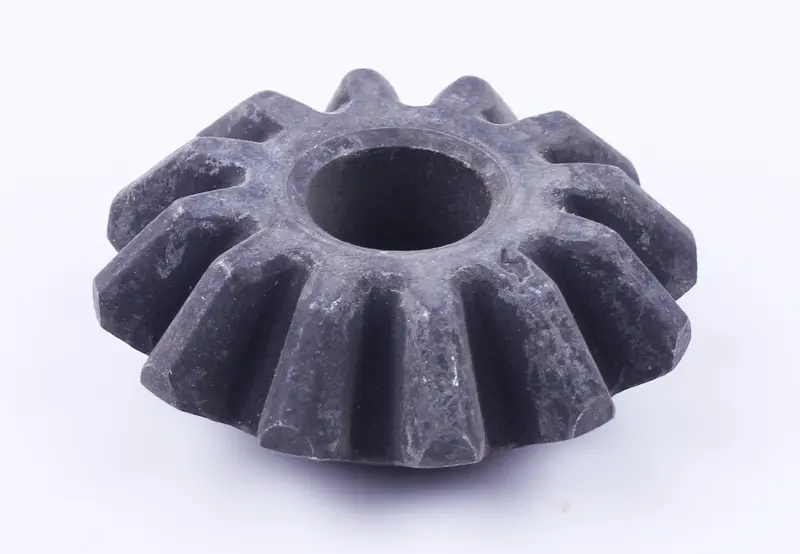

Шестерня має конічний зубчастий вінець і центральний наскрізний отвір для встановлення на вісь сателіта. Зубці працюють у зачепленні з відповідними шестернями диференціала. Стан отвору тут не менш суттєвий, ніж стан вінця: надмірний зазор на осі змінює положення сателіта та порушує контакт зубців, навіть коли на них немає помітних сколів.

Приводом перевірити диференціал можуть бути стукіт зі зміною навантаження, незвичний шум на поворотах, ривки або металеві частинки в мастилі. Такі симптоми можливі й за інших несправностей, тому шестерню оцінюють після розбирання. Шукають тріщини, відколи, викришування та задири на зубцях, оглядають отвір на сліди нерівномірного зношення.

Нестача мастила, його забруднення, ударні навантаження та збільшені зазори прискорюють руйнування контактних поверхонь. Заміна лише сателіта не усуне причину, якщо його вісь зношена або зубці сполученої шестерні вже пошкоджені. У такому разі нова деталь знову працюватиме з перекосом чи нерівномірним навантаженням.

Як перевірити відповідність

Для підбору використовуйте знятий сателіт і каталог конкретного моста. Назва техніки допомагає визначити застосування, але геометрію шестерні потрібно звірити окремо. Перевіряйте не один розмір, а сукупність ознак:

• Кількість зубців, форму вінця та напрямок зубців.
• Зовнішній діаметр, загальну висоту й розміри центрального отвору.
• Форму опорної сторони, посадку на вісь і положення щодо сполучених шестерень.
• Збережене маркування знятої деталі та її позначення в каталозі.

Шестерня може надягатися на вісь, але мати невідповідний профіль або висоту вінця. Через це зубці контактуватимуть лише частиною поверхні, зростуть шум і нагрівання, а під навантаженням можливі відколи. Підточування зубців чи розточування отвору не є способом пристосувати невідповідний сателіт до диференціала.

Що врахувати під час заміни

Під час розбирання збережіть порядок установлення шестерень, осей, упорних шайб і фіксаторів, які передбачає конструкція. Видаліть забруднення та продукти зношення з місця складання. Огляньте вісь сателіта, зубці сполучених шестерень і опорні поверхні корпусу. Зношені шайби та пошкоджені фіксатори замінюють після перевірки. Потребу замінювати шестерні парою визначають за їхнім станом і вказівками посібника з ремонту.

Перед складанням змастіть поверхні тертя. Установіть деталі у штатному порядку, перевірте зачеплення та зазори за вимогами до конкретного моста. До закриття корпусу переконайтеся, що механізм обертається без заїдань. Після складання залийте передбачене для моста мастило та перевірте роботу з невеликим навантаженням. Якщо залишилися стукіт або заклинювання, потрібно повторно перевірити складання: спроба припрацювати шестерню під навантаженням може пошкодити сусідні деталі.
