Важіль підйомний зовнішній Jinma 404 AMG

Важіль підйомний зовнішній Jinma 404 AMG передає зусилля між з’єднаними частинами механізму підйому. Його справність потрібна для точного передавання руху без зайвого вільного ходу в з’єднаннях. Під час ремонту має значення не лише цілісність важеля, а й положення його посадок: зношене спряження створює люфт, через який частина переміщення втрачається, а навантаження передається ривками.

Будова та причини заміни

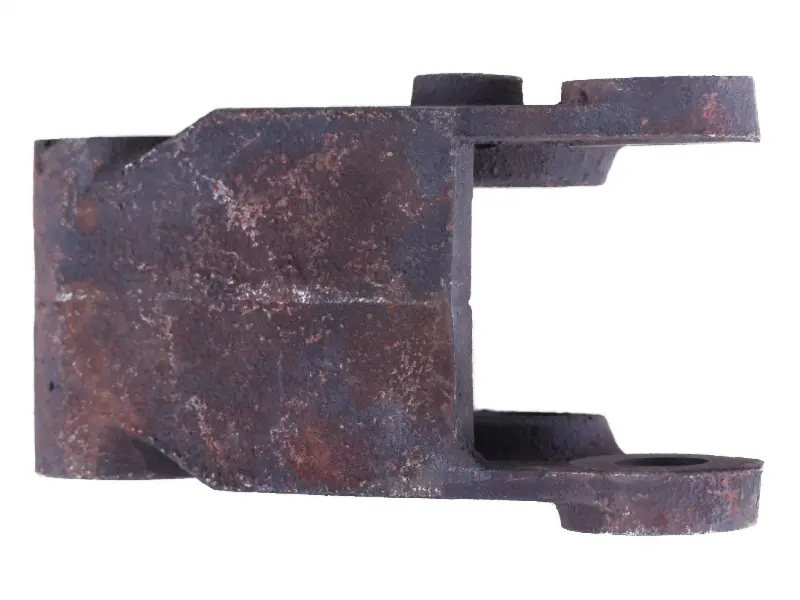

Деталь має масивну центральну частину та вилкоподібну ділянку з двома рознесеними вушками. Між ними розташовується сполучена деталь. Для правильного складання повинні збігатися ширина цього проміжку, розташування отворів і напрямок виступів. Навіть за близьких зовнішніх обрисів відмінності в геометрії можуть завадити встановленню або обмежити рух механізму.

Важіль замінюють у разі тріщин, згину, пошкодження посадкових поверхонь чи спрацювання отворів. Підказкою для огляду можуть бути стукіт, відчутний люфт або запізнення руху після зміни напрямку навантаження. Перевіряти потрібно саме місце з’єднання: причиною зазору може виявитися також зношений палець чи ослаблене кріплення. Якщо залишити пошкоджену сполучену деталь, новий важіль не усуне проблему повністю.

Як звірити деталь

Очистьте демонтований важіль і порівняйте всі його посадкові місця із заміною. Зверніть увагу на розташування вушок відносно корпусу, відстань між ними, діаметри та взаємне положення отворів. Окремо перевірте форму посадкової частини й спосіб фіксації. Для вимірювання обирайте ділянки без значного спрацювання: розбитий отвір не дає точного уявлення про початковий розмір з’єднання.

• Ширина між вушками має відповідати сполученій деталі, щоб під час складання їх не доводилося розтискати чи стягувати.
• Виступи та упори повинні займати належне положення й не чіпляти сусідні частини протягом ходу.
• Пальці, втулки за їх наявності та фіксатори потрібно оглянути окремо: від їхнього стану також залежить люфт.

Встановлення

Спочатку зніміть навантаження з механізму підйому, опустіть приєднане обладнання на стійку опору та унеможливте мимовільне переміщення. З’єднання не можна розбирати, доки воно утримує навантаження. Запам’ятайте або позначте орієнтацію старого важеля та послідовність розташування кріпильних деталей. Після цього зніміть фіксатори й роз’єднайте спряження. Якщо палець закис, не передавайте на вушка удари, від яких вони можуть деформуватися.

Перед складанням приберіть бруд із посадок і перевірте прилеглі деталі. Пальці зі значним спрацюванням, пошкоджені втулки та ненадійні фіксатори замінюють разом із важелем, якщо огляд виявив дефекти. Встановлюйте важіль у належному положенні та закріплюйте способом, передбаченим конструкцією. Моменти затягування й вимоги до змащування визначайте за керівництвом до техніки. Рухоме спряження після складання має працювати без перекосу.

Перевірку починайте без робочого навантаження: переконайтеся, що кріплення зафіксовані, а рух відбувається плавно. Заїдання, дотик до сусідніх частин або великий люфт — привід повторно перевірити відповідність посадок. Не намагайтеся компенсувати неправильну ширину з’єднання сильнішим затягуванням: це навантажує вушка, прискорює спрацювання та може пошкодити механізм.
