Важіль підйомний внутрішній шліцьовий (тип 2) Xingtai 120 AMG

Внутрішній шліцьовий підйомний важіль для Xingtai 120, тип 2, передає зусилля в механізмі підйому навіски. Через шліцьове з'єднання він повертається разом із валом і передає рух далі. Щільна посадка потрібна для роботи без зайвого вільного ходу: коли шліци зношені, під час зміни навантаження виникають удари в з'єднанні.

Будова та ознаки зношення

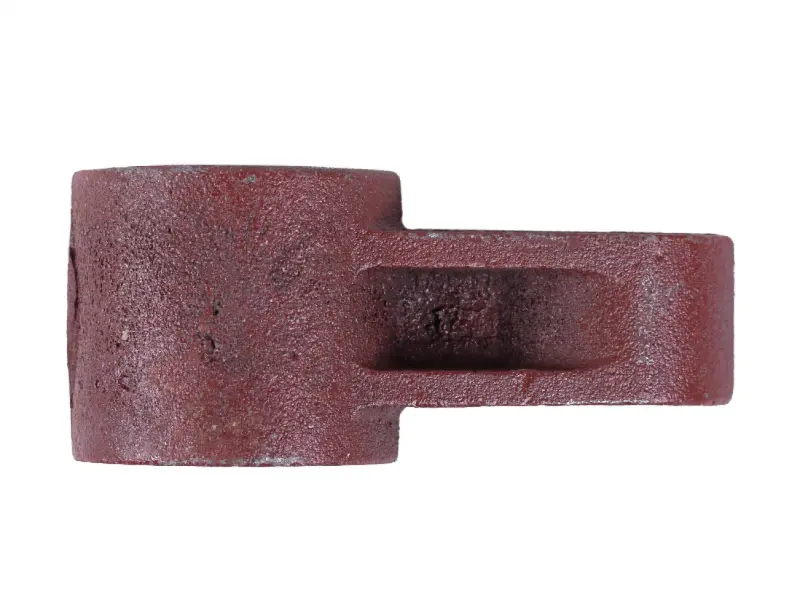

Важіль має масивну розширену частину й видовжене плече з довгастим заглибленням. Для встановлення має значення взаємне розташування посадки та плеча, адже від нього залежить положення деталі всередині механізму. Позначення «тип 2» слід враховувати під час зіставлення зі знятим важелем.

Деталь замінюють, якщо виявлено тріщини, викривлення плеча, пошкоджені шліци або відчутний люфт на валу. Про зношення посадки можуть свідчити стукіт при зміні напрямку руху й затримка передавання зусилля. Водночас ривки чи недостатній підйом навіски не є самостійним доказом несправності важеля: спочатку перевіряють його цілісність, посадку та місця контакту з іншими деталями.

Як перевірити відповідність

Знятий важіль варто очистити від забруднень, щоб оглянути посадочні поверхні та порівняти форму. Збіг назви техніки не замінює перевірки виконання. Правильно підібрана деталь має відповідати валу й розміщуватися всередині механізму без перекосу, не торкаючись корпусу протягом усього ходу.

• Порівняйте кількість і профіль шліців, діаметр посадки та довжину ділянки зчеплення з валом.
• Звірте загальну довжину, форму плеча, товщину розширеної частини та розташування ділянок сполучення.
• Перевірте положення упорів і спосіб утримання важеля від осьового зміщення у вашому механізмі.
• Зіставте виконання типу 2 зі знятою деталлю та схемою вузла.

Невідповідна посадка спричинить люфт уже після складання або взагалі не дозволить установити важіль. Відмінна геометрія плеча може обмежити переміщення чи призвести до контакту із сусідніми частинами. Не слід забивати деталь на вал або сточувати шліци, щоб усунути невідповідність: так пошкоджується з'єднання, через яке передається навантаження.

Заміна та контроль роботи

До розбирання навіску опускають, розвантажують механізм і унеможливлюють випадковий запуск техніки. Якщо обладнання залишається піднятим, під нього встановлюють окремі надійні опори. Перед зняттям позначають кутове положення важеля на валу та зберігають порядок розміщення кріплення й деталей фіксації.

Після демонтажу оглядають шліци вала, контактні поверхні та фіксатори. Якщо вал зношений, новий важіль не усуне люфт у з'єднанні. Пошкоджені деталі осьової фіксації також замінюють. Важіль установлюють у положенні, передбаченому схемою механізму, не зміщуючи силоміць суміжні деталі. Кріплення затягують відповідно до настанови з обслуговування техніки.

Після складання перевіряють надійність осьової фіксації та вільний рух без заклинювання й контакту з корпусом. Спершу механізм випробовують без навантаження, потім навантажують поступово. Якщо з'являється стукіт, важіль зміщується на валу або хід обмежений, роботу припиняють і перевіряють його посадку та кутове положення.
