Важіль підйомний внутрішній Jinma 404 AMG

Внутрішній підйомний важіль Jinma 404 AMG працює в механізмі піднімання: передає зусилля через шліцьове з’єднання та бере участь у повороті вала. Щільна посадка забезпечує передавання руху без люфту між цими деталями. Коли шліци спрацьовані, під час зміни навантаження можуть з’являтися стукіт, затримка руху та нерівномірна робота механізму.

Будова та ознаки пошкодження

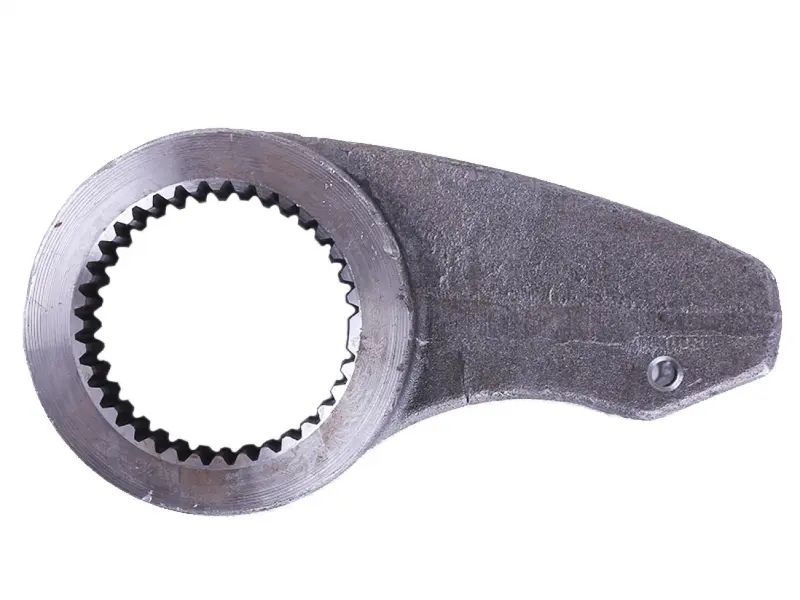

Важіль має широку кільцеву частину з внутрішніми шліцами й виступне плече. У плечі є невеликий отвір. Для встановлення мають значення форма плеча, його розташування відносно маточини та положення отвору. Від цієї геометрії залежить з’єднання з іншими деталями й можливість проходити весь передбачений хід усередині корпусу без зачіпання сусідніх частин.

Підставами для заміни є тріщини, викривлення, пошкодження маточини та спрацювання шліців. Огляду потребує з’єднання, у якому відчувається люфт, помітні сліди прокручування, зім’яті грані зубців або металевий пил. До таких наслідків можуть призвести перевантаження, удари й тривала робота з нещільною посадкою. Якщо механізм погано підіймає обладнання, спочатку встановіть причину: цей симптом сам по собі не означає, що потрібно міняти саме важіль.

Як перевірити відповідність

Порівняйте зі знятою деталлю кількість і профіль шліців, посадковий діаметр, ширину маточини та загальну товщину. Далі звірте довжину й вигин плеча, розташування малого отвору та відстань від нього до центра посадки. Деталі краще очистити, щоб бруд не заважав оцінити контури й зношення. Однаковий загальний обрис ще не означає взаємозамінність: інший профіль шліців не дасть правильно встановити важіль, а відмінна форма плеча вплине на рух з’єднаних із ним частин.

Разом із важелем перевірте шліци вала, місця фіксації та сполучені деталі механізму. Нова деталь на спрацьованому валу може зберегти люфт і швидко пошкодитися. Кріплення зі зірваною різьбою та деформовані фіксатори потрібно замінити. Якщо для доступу доводиться знімати ущільнення, огляньте їхні крайки й пружність: пошкоджені або затверділі ущільнювачі повторно не встановлюють.

Монтаж без перекосу

Перед розбиранням опустіть підняте обладнання, розвантажте механізм і унеможливте випадковий рух техніки. Позначте положення старого важеля на валу та запам’ятайте послідовність кріплень. Очистьте посадкові поверхні, перевірте стан шліців і встановлюйте нову деталь у передбаченому для складання положенні. Не намагайтеся забити її на шліци, що не збігаються, або виправити перекіс затягуванням кріплення: це може пошкодити маточину й вал.

Під час складання поверніть на місце передбачені фіксатори, а кріплення затягніть відповідно до настанови з обслуговування техніки. Перевірте, чи механізм рухається без заклинювання та чи плече не торкається сусідніх деталей. Перше піднімання виконайте без робочого навантаження. Помилка в кутовому положенні важеля здатна скоротити хід або спричинити упирання всередині корпусу. Якщо виникають стукіт, ривки чи перекіс, зупиніть механізм і перевірте правильність складання.
