Важіль підйомний внутрішній DongFeng 244/240 AMG

Внутрішній важіль механізму підйому

Важіль підйомний внутрішній DongFeng 244/240 AMG передає зусилля всередині механізму підйому навіски. Через нього рух з'єднаних деталей перетворюється на поворот підйомного вала. Справні з'єднання потрібні для точної передачі руху під навантаженням. Коли посадка зношується або корпус важеля пошкоджується, з'являється люфт і порушується робота підйому.

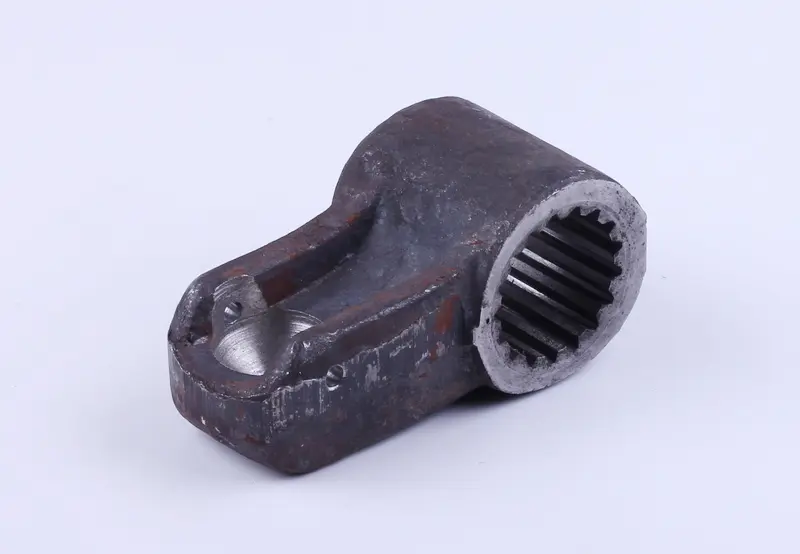

Конструкція має маточину з внутрішніми шліцами та вилчасту частину з отворами. Шліци передають крутний момент між валом і важелем, а отвори забезпечують з'єднання із суміжною деталлю. Під час підбору перевіряють обидва з'єднання: навіть за відповідних шліців важіль має підійти за розташуванням отворів і вільно рухатися всередині корпусу механізму.

Ознаки зношення

Збільшений вільний хід, стукіт зі зміною напрямку навантаження або помітне запізнення руху навіски — привід перевірити з'єднання важеля. Проте ці симптоми не визначають несправну деталь однозначно. Під час розбирання потрібно знайти джерело люфту, оглянути шліци, отвори та переходи від маточини до вилчастої частини. Тріщини, відколи, деформація, овальні замість круглих отвори та значне спрацювання шліців свідчать про потребу заміни.

Типові причини пошкоджень — перевантаження, різкі удари та тривала робота з розхитаним з'єднанням. Новий важіль не усуне люфт, якщо зношені також шліци вала або з'єднувальний палець. Під час ремонту огляньте ці деталі та фіксатори пальця. Якщо з'єднання має втулки, перевірте і їхній стан. Зношені суміжні деталі прискорюють спрацювання нового важеля, тому їхню заміну варто виконувати разом.

Як перевірити відповідність

Зіставте новий важіль зі знятим і перевірте місця його з'єднання в механізмі. Для маточини мають значення кількість і профіль шліців, посадковий діаметр та довжина. У вилчастій частині звірте відстань між щоками, діаметр отворів і їхнє положення відносно осі маточини. Окремо порівняйте виліт важеля та форму ділянок, які проходять поруч з іншими деталями під час повороту.

Загальна подібність контуру не замінює перевірки посадок. До того ж сильно зношений зразок може спотворювати результати вимірювання: розбитий отвір уже не показує початкового діаметра. У таких місцях орієнтуйтеся також на відповідну суміжну деталь і ремонтну документацію техніки. Помилка в геометрії може спричинити перекіс, обмежити рух або призвести до зачіпання корпусу.

Що врахувати під час заміни

Спочатку опустіть навіску, розвантажте механізм і унеможливте випадкове ввімкнення. До зняття важеля позначте його кутове положення на валу та запам'ятайте порядок розташування деталей з'єднання. Отримавши доступ, очистьте посадки й огляньте поверхні контакту. Якщо важіль не сідає на шліци належним чином, з'ясуйте причину; забивання ударами або стягування кріпленням може пошкодити посадку.

Встановлюйте важіль у передбаченому положенні та використовуйте справні кріплення й фіксатори. Послідовність складання і затягування визначайте за документацією техніки. Першу перевірку виконуйте без навантаження: переконайтеся, що рух відбувається в потрібному діапазоні, важіль не впирається в сусідні деталі, а з'єднання не мають надмірного люфту. Неправильне положення на шліцах здатне змінити хід підйому навіть тоді, коли всі посадкові розміри збігаються.
