Важіль підйомника Xingtai AMG

Важіль підйомного механізму

Важіль підйомника Xingtai AMG передає рух зі шліцьового вала на приєднану тягу. Завдяки плечу важеля обертання вала перетворюється на переміщення тяги. Стан з'єднань визначає, наскільки точно механізм реагує на рух вала та чи виникає зайвий вільний хід. Таку деталь встановлюють замість важеля зі зношеною посадкою, розбитим вушком або пошкодженим плечем.

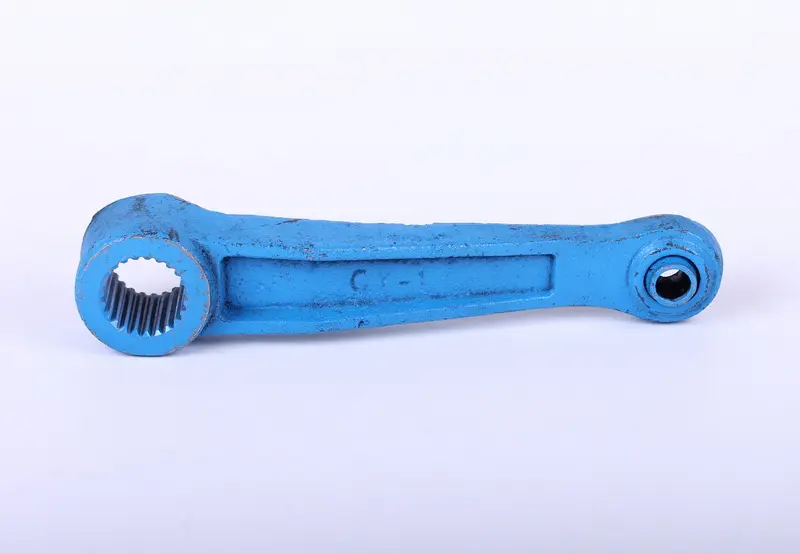

На одному кінці видовженого важеля розташований великий отвір із внутрішніми шліцами, на протилежному — менше кругле вушко. Середня частина має поздовжнє заглиблення, поверхня пофарбована в синій колір. Через шліци передається обертальне зусилля, а вушко призначене для з'єднання з тягою. Форма плеча та відстань між отворами впливають на розташування тяги й шлях, який вона проходить під час роботи.

Ознаки зношення

Якщо з'явився стукіт під час зміни напрямку руху або тяга починає рухатися із затримкою, перевірте обидва кінці важеля. Спрацьовані шліци допускають люфт на валу, а зношене вушко збільшує вільний хід пальця. Причиною заміни також стають тріщини, вигин плеча та пошкодження посадочних поверхонь. Стан фарби сам по собі не визначає справність: насамперед оцінюють цілісність деталі й щільність її з'єднань.

Як перевірити відповідність

Зіставте новий важіль зі знятим за міжцентровою відстанню отворів, вигином плеча та товщиною ділянок кріплення. У шліцьовій посадці мають збігатися діаметр, кількість і профіль шліців, а також глибина встановлення на вал. У малого вушка перевіряють діаметр отвору, ширину з'єднання та спосіб утримання пальця. Навіть невелика різниця в цих місцях може перешкодити складанню або залишити люфт після затягування кріплень.

Окремо порівняйте просторове положення вушка відносно шліцьового отвору. Інша довжина чи форма плеча змінює переміщення тяги та може спричинити її перекіс або контакт із сусідніми деталями. Назва техніки допомагає визначити напрям підбору, але посадки слід звіряти безпосередньо. Знятий важіль варто зберегти до завершення роботи: він знадобиться для перевірки геометрії та взаємного розташування з'єднань.

Заміна та контроль ходу

Спочатку опустіть навісне обладнання, розвантажте підйомний механізм і унеможливте його мимовільний рух. До розбирання позначте положення важеля на валу. Знявши деталь, очистьте місце посадки та огляньте шліци вала, палець тяги, втулки за їх наявності й кріплення. Якщо відповідні поверхні вже спрацьовані, новий важіль сам по собі не усуне вільний хід. Пошкоджені деталі з'єднання замінюють разом із ним.

Під час складання сумістіть шліци й дотримуйтеся положення важеля, передбаченого конструкцією механізму. Невідповідну посадку не підганяють ударами чи розточуванням отвору. Зафіксуйте з'єднання згідно з вимогами до конкретного механізму та перевірте переміщення без навантаження. Тяга має рухатися без заклинювання, а важіль — не зачіпати сусідні деталі. Помилка в орієнтації або геометрії створює додаткове навантаження на вал, палець і вушко та прискорює їх зношення.
