Важіль підйомника зовнішній Z-27 Xingtai 240/244 AMG

Зовнішній важіль підйомника Z-27 для Xingtai 240/244 передає поворот підйомного вала на приєднану тягу механізму навіски. Справні з’єднання забезпечують передачу руху без зайвого вільного ходу. Коли посадка зношена або важіль деформований, тяга може рухатися із запізненням чи перекосом. Таку деталь замінюють під час ремонту підйомного механізму, якщо пошкодження важеля заважають нормальній роботі навіски.

Будова важеля

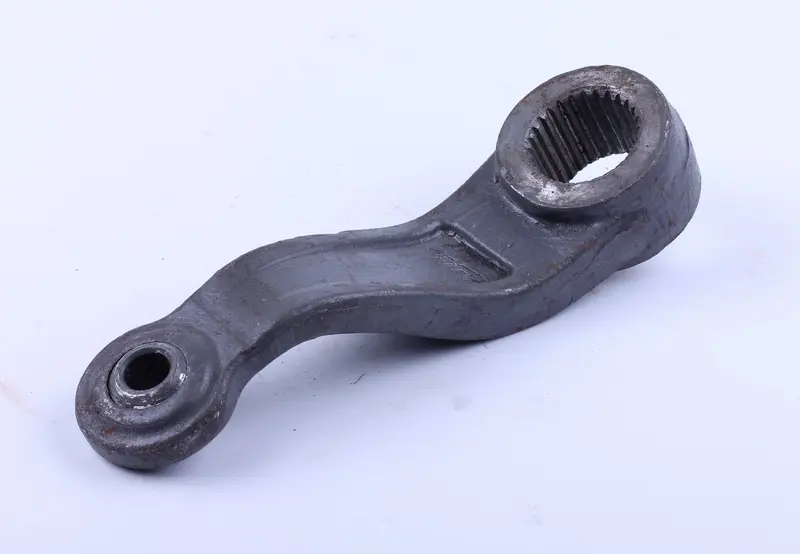

Корпус має вигнуту форму. З одного боку розташована потовщена маточина з внутрішніми шліцами, з іншого — кругле вушко з отвором. Через шліци важіль отримує обертальний рух від вала, а через вушко передає зусилля на шарнірне з’єднання з тягою. Вигин визначає розташування кінців відносно один одного. Тому для правильної заміни потрібно зіставити не лише отвори, а й форму важеля та напрямок зміщення його приєднувальних частин.

Ознаки зношення

Стук під час зміни напрямку руху навіски, люфт на валу та вільний хід до початку переміщення тяги — приводи перевірити з’єднання. Огляньте шліци, отвір вушка та місця переходу до маточини. Сліди прокручування посадки, видовжений отвір, тріщини або викривлення після перевантаження можуть бути причиною заміни важеля. Водночас перевіряють вал і палець: якщо зношені саме вони, новий важіль сам по собі не прибере люфт. Ослаблене кріплення також потрібно відрізнити від пошкодженої посадки.

Як перевірити відповідність

Зіставте стару деталь із заміною за вигином, напрямком зміщення кінців і відстанню між центрами отворів. У шліцевій маточині перевірте діаметр посадки, кількість і профіль шліців, а також ширину. Для вушка мають значення діаметр отвору, товщина та відповідність з’єднувальному пальцю. Зверніть увагу на спосіб утримання важеля на валу й розташування тяги після складання. Позначення Z-27 варто зберігати під час пошуку, а посадки та геометрію звіряти зі знятим зразком.

Зовнішня подібність не замінює перевірки розмірів з’єднань. Якщо шліци не збігаються, спроба притягнути важіль кріпленням може пошкодити посадку вала. Інший вигин змінює положення тяги та може спричинити її перекіс або торкання сусідніх деталей. Завеликий зазор у вушку створює ударне навантаження на палець, а невідповідна товщина заважає правильно зафіксувати шарнір.

Заміна та контроль руху

До розбирання опустіть навісне обладнання на опору, зніміть навантаження з механізму та унеможливте випадкове переміщення. Позначте кутове положення старого важеля на валу й запам’ятайте розташування з’єднання з тягою. Після зняття очистьте посадкові поверхні, огляньте шліци вала, палець, його стопор і кріплення важеля. Деталі зі зношенням, яке порушує посадку або фіксацію, замінюють за результатами огляду разом із важелем.

Встановлюйте важіль у передбачене положення, без перекосу та примусового стягування шліців, що не збігаються. Вимоги до затягування кріплення беріть із керівництва до техніки. Після складання переконайтеся, що важіль зафіксований на валу, шарнір рухається вільно, а тяга не зачіпає сусідні деталі. Першу перевірку ходу проведіть без робочого навантаження. За появи стуку, заїдання чи помітного вільного ходу зупиніть механізм і перевірте посадку та взаємне положення з’єднань.
