Важіль підйомника зовнішній DongFeng 244/240 AMG

Зовнішній важіль підйомника DongFeng 244/240 AMG передає рух від вала підйомного механізму до тяги навіски. Через нього зусилля надходить до механічного з’єднання, що забезпечує піднімання й опускання навісного обладнання. Коли посадки зношені, частина руху втрачається через люфт, а під час зміни навантаження з’являються удари. Тому справність важеля визначають насамперед за станом його з’єднань і цілісністю корпусу.

Будова важеля

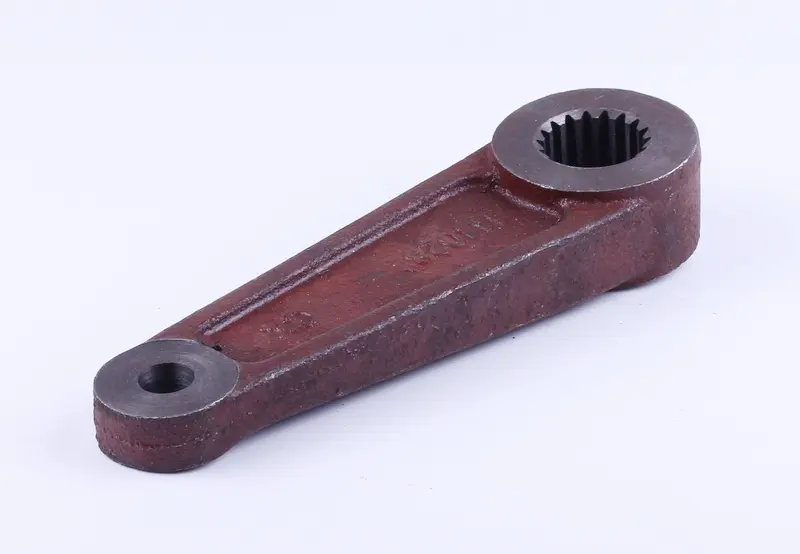

На одному кінці подовженого корпусу розташована виступна маточина з внутрішніми шліцами, на іншому — круглий отвір для пальця, який з’єднує важіль із тягою. Уздовж корпусу проходять виступні ребра. Шліци передають обертальне зусилля від вала, а протилежний кінець переміщує тягу. Ці посадки виконують різні завдання, тож під час підбору потрібно перевірити обидві, а не лише зовнішні обриси деталі.

Ознаки зношення

Важіль варто оглянути, якщо він має вільний хід на валу, стукає при зміні навантаження або палець помітно хитається в отворі. Після зняття перевіряють шліци на зминання, отвір — на овальність, а ділянки біля маточини та вушка — на тріщини. Вигин корпусу порушує розташування точок з’єднання і теж може бути причиною заміни. Робота з ослабленим кріпленням чи зношеним пальцем прискорює розбивання посадок.

Повільне піднімання навіски саме по собі не доводить несправності важеля: підставою для його заміни є пошкодження або зношення механічних з’єднань. Разом із деталлю оглядають шліци вала, палець тяги та стопорні деталі. Якщо вал має значну виробітку, нова маточина не прибере люфт у з’єднанні. Зношений палець і пошкоджені фіксатори також замінюють за результатами огляду.

Як перевірити відповідність

• Зіставте кількість і профіль внутрішніх шліців, посадковий діаметр та глибину маточини зі знятим важелем і валом.
• Перевірте відстань між центрами отворів, форму корпусу та взаємне положення його кінців.
• Звірте діаметр отвору під палець і товщину важеля в місці приєднання тяги.
• Врахуйте місце встановлення, спосіб фіксації на валу та проміжки до сусідніх деталей протягом руху навіски.

Невідповідний профіль шліців завадить правильно встановити важіль, навіть коли його загальна форма збігається зі старим. Інша відстань між центрами змінить переміщення тяги та положення навіски. Завеликий отвір під палець залишить вільний хід, а невідповідна товщина кінця може перешкодити нормальному з’єднанню й фіксації. Для перевірки використовуйте розміри посадок, а не тільки назву моделі техніки.

Заміна та перевірка руху

Спочатку навісне обладнання опускають на стійку опору, зупиняють двигун і розвантажують з’єднання. Перед зняттям позначають кутове положення важеля на валу та запам’ятовують порядок кріпильних деталей. Шліци очищають, перевіряють їхній стан і встановлюють важіль у передбаченому положенні. Якщо посадка не збігається, деталь не забивають силою: спершу з’ясовують причину. Кріплення затягують відповідно до керівництва техніки.

Після складання перевіряють утримання важеля на валу та фіксацію пальця. Під час пробного переміщення тяга має рухатися без перекосів, зачіпання сусідніх деталей і передчасного упору. Неправильне кутове положення на шліцах може обмежити хід навіски, тому цю перевірку виконують до повернення механізму під навантаження.
