Важіль підйомника внутрішній шліцьовий Xingtai 224/244 AMG

Внутрішній шліцьовий важіль підйомника Xingtai 224/244 AMG передає зусилля в механізмі піднімання навіски. Шліцьовий отвір з’єднує його з валом, а вилка — зі сполученою деталлю механізму. Важіль повертається разом із валом і передає рух через вилкове з’єднання. Під час ремонту варто окремо перевіряти обидва місця посадки: вільний хід може з’явитися на шліцах або в отворах вушок.

Будова та ознаки зношення

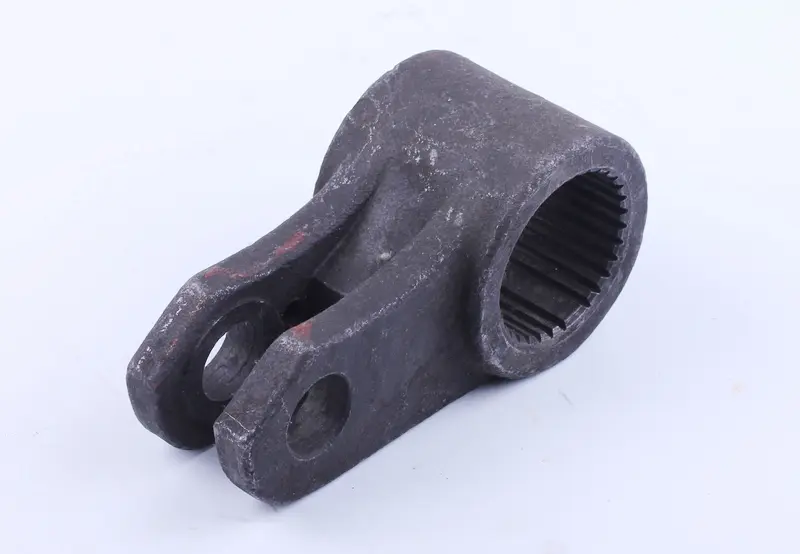

Деталь має масивну маточину з внутрішніми шліцами й два вушка з отворами. Проміжок між вушками призначений для розміщення сполученої деталі. На роботу з’єднання впливають профіль шліців, положення вилки відносно маточини та геометрія отворів. Тому однакових зовнішніх обрисів замало: посадка на вал і з’єднання з боку вилки мають відповідати знятій деталі.

Важіль замінюють за наявності тріщин, деформованих вушок, пошкоджених шліців або значного зношення отворів. Люфт у цих місцях може спричиняти стукіт під час зміни навантаження та затримку руху механізму відносно вала. Сам по собі стукіт ще не вказує на несправність важеля: потрібно визначити, які поверхні зміщуються одна відносно одної. Якщо зношений лише палець, спочатку перевіряють стан отворів, щоб обґрунтовано вирішити, які деталі міняти.

Як перевірити відповідність

Порівняйте кількість і профіль внутрішніх шліців, посадочні діаметри та довжину маточини. Виміряйте відстань між віссю шліцьового отвору й віссю отворів вушок: від неї залежить геометрія передавання руху. Звірте діаметр отворів вилки, проміжок між вушками, їхню товщину та зміщення відносно маточини. Зняту деталь спершу очистьте, а під час вимірювання врахуйте виробіток: розбитий отвір уже не відображає початкового розміру посадки.

Разом із важелем огляньте шліци вала, з’єднувальний палець, а також втулки й фіксатори, якщо вони передбачені конструкцією. Зношений вал залишить люфт навіть із новим важелем. Палець із виробітком також не забезпечить належної посадки у вилці. Перевірте овальність отворів, канавки та уступи на пальці, стан кріплень. Суміжні деталі добирають за будовою всього з’єднання, враховуючи спосіб їх утримання на місці.

Монтаж і перевірка

Перед розбиранням опустіть навіску, розвантажте механізм і унеможливте випадкове переміщення його частин. Позначте положення старого важеля відносно вала та сусідніх деталей, щоб під час складання зберегти потрібну орієнтацію. Очистьте посадочні поверхні й перевірте шліци на пошкодження. Встановлюйте важіль у положенні, передбаченому будовою підйомника. Не намагайтеся силою сумістити невідповідні шліци або стягнути перекошені вушка кріпленням.

Відновіть штатну фіксацію та переконайтеся, що з’єднання не перекошене, не заїдає й не торкається сусідніх деталей. Спочатку перевірте рух без навантаження, а подальшу перевірку виконуйте за настановою до техніки. Помилка в профілі шліців загрожує пошкодженням посадки, невідповідна геометрія вилки створює перекіс, а неправильне кутове положення змінює хід механізму. Якщо деталі не поєднуються без примусу й зі збереженням співвісності, усуньте причину до навантаження підйомника.
