Важіль гідравлічного підйомника правий Foton 244, ДТЗ 244, Jinma 244/264 AMG

Правий важіль гідравлічного підйомника для Foton 244, ДТЗ 244, Jinma 244/264 передає рух від вала підйомника до механізму навіски. Через нього зусилля надходить до з’єднаних із навіскою деталей під час піднімання та опускання обладнання. Важіль замінюють, якщо пошкоджено корпус або посадки й з’єднання вже не зберігає потрібного положення під навантаженням.

Будова важеля

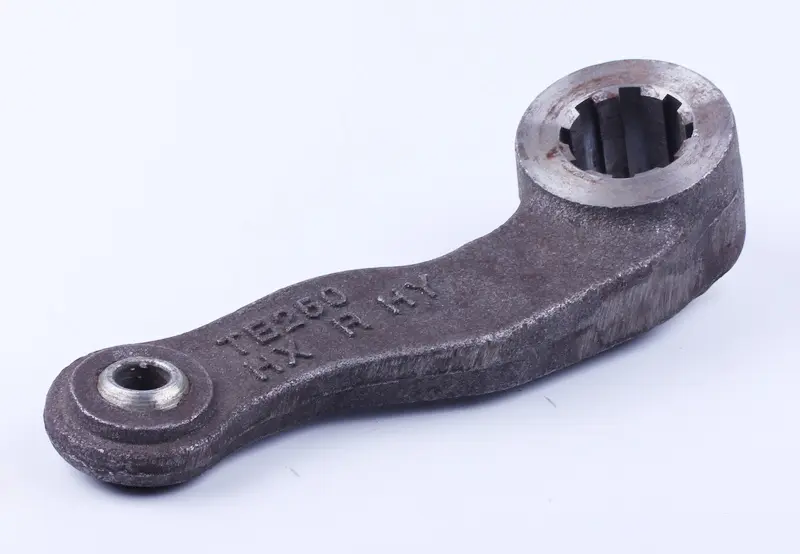

Корпус має вигнуту форму та два різні місця приєднання. На широкому кінці розташований отвір із внутрішніми шліцами для посадки на вал. На протилежному кінці є менший круглий отвір для з’єднання з навіскою. Через шліци важіль отримує обертальний рух вала, а іншим кінцем переміщує приєднану ланку. Вигин корпусу визначає розташування з’єднань одне відносно одного, тому під час підбору перевіряють не лише отвори.

Це праве виконання. Важіль з іншою геометрією може сісти на вал, але змістити точку кріплення та порушити хід механізму. Позначення AMG збережене в назві. Для перевірки відповідності орієнтуйтеся на бік установлення, форму демонтованої деталі й параметри обох з’єднань.

Ознаки зношення

Важіль варто оглянути, якщо з’явився люфт на валу, ривки у з’єднанні, перекіс навіски або вільний хід біля другого кріплення. Тріщини, деформація корпусу, пошкодження шліців та видовження круглого отвору — причини заміни. Водночас недостатнє зусилля піднімання саме по собі не означає, що несправний важіль. Перевіряють стан його корпусу та посадок, а також сліди зміщення там, де з’єднання має бути нерухомим.

Як перевірити сумісність

Порівняйте нову деталь зі знятим правим важелем. Для шліцевої посадки потрібно звірити діаметр, кількість і профіль шліців та глибину отвору. На іншому кінці перевіряють діаметр круглого отвору й товщину частини під кріплення. Також мають збігатися відстань між центрами отворів, напрямок вигину та зміщення кінців корпусу. Назва моделі допомагає звузити вибір, але не замінює перевірку посадок і геометрії.

Разом із важелем огляньте шліци вала, з’єднувальний палець, втулки за їх наявності та деталі фіксації. Зношений палець залишить вільний хід навіть із новим важелем. Якщо пошкоджена посадка на самому валу, заміна лише важеля не відновить щільного з’єднання. Перевірка сусідніх кріплень допоможе визначити, які спряжені деталі також потребують заміни.

Монтаж і перевірка

Перш ніж розбирати з’єднання, навісне обладнання опускають і надійно підпирають, двигун зупиняють, а тиск у гідросистемі скидають. Початкове положення важеля відносно вала позначають, порядок кріпильних деталей зберігають. Після демонтажу очищають посадки й перевіряють їхній стан. Новий важіль установлюють у положення, передбачене конструкцією підйомника, та фіксують відповідно до настанови з експлуатації техніки.

Якщо шліци не збігаються, забивати важіль на вал не можна: спочатку потрібно перевірити відповідність з’єднання. Кріплення затягують за вимогами виробника техніки. Після складання перевіряють рух без робочого навантаження, стежать за фіксацією з’єднань і проходженням важеля повз сусідні деталі. Неправильне кутове положення на валу змінює діапазон руху навіски, невідповідна посадка спричиняє люфт і прискорене зношення, а інший вигин корпусу може призвести до контакту деталей між собою.
