Розподільник гідравліки з краном для мінітрактора Xingtai 120

Розподільник гідравліки з краном Xingtai 120

Вузол керування гідравлікою мінітрактора Сінтай 120: спрямовує потік оливи від гідронасоса до гідроциліндра навісного механізму й утримує знаряддя в заданому положенні. Такий розподільник ставлять замість зношеного, коли навіска перестала впевнено піднімати плуг, фрезу чи відвал, самочинно опускається під навантаженням або пропускає оливу по корпусу.

Як він працює в гідросистемі

Насос із приводом від двигуна подає оливу під тиском на вхід розподільника. Золотник, яким керує важіль, задає одне з положень: підйом, опускання або нейтраль із фіксацією. У нейтралі олива йде на злив, а порожнини гідроциліндра замкнені, тож начеплене знаряддя лишається на обраній висоті й не просідає. Саме від стану золотникової пари залежить, чи тримає трактор піднятий плуг на розворотах і під час переїздів між ділянками.

Кран у складі розподільника

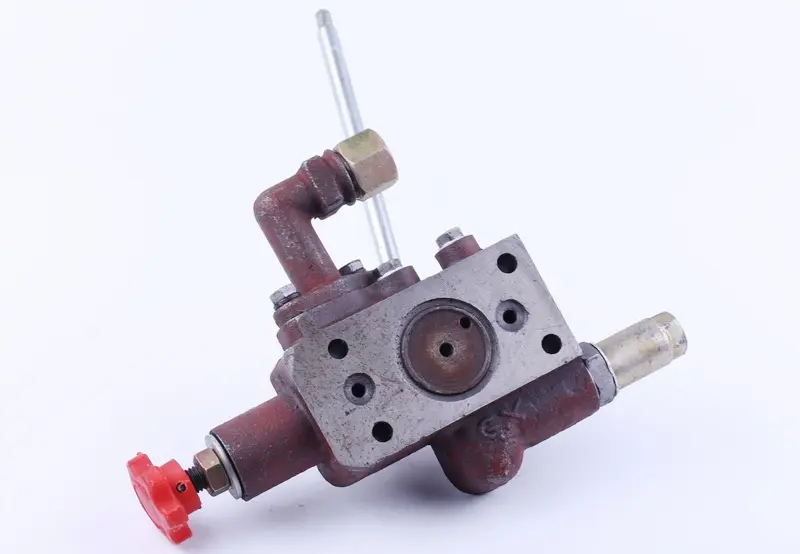

Кран із рукояткою перекриває магістраль і дає змогу регулювати швидкість перепуску оливи. Ним користуються, коли знаряддя треба надовго лишити піднятим, пригальмувати опускання важкої навіски або від'єднати контур перед зняттям шлангів. Корпус литий, із обробленою привалочною площиною та кріпильними отворами під посадку на кронштейн трактора; згори виведено шток керування, збоку розташовані різьбові приєднання магістралей і кутовий відвід із накидною гайкою.

Що перевірити під час підбору

• Зразок розподільника: на Сінтай 120–220 трапляються версії старого й нового типу з різними корпусами та розташуванням приєднань — звіряйте зі знятою деталлю.
• Посадкову площину та міжцентрову відстань кріпильних отворів кронштейна.
• Різьбу й тип приєднань магістралей, довжину та розворот трубок до гідроциліндра.
• Чи був кран на попередній деталі: під виконання з краном іноді потрібне інше укладання трубок.

Встановлення й догляд

Перед зняттям старого розподільника опустіть навіску на землю і стравіть тиск, щоб олива не вихлюпнула під час відкручування штуцерів. Приєднання затягуйте без перекосу, ущільнення ставте нові. Після складання долийте оливу до рівня й кілька разів підніміть та опустіть навіску на холостих обертах, щоб вийшло повітря: ривки та спінювання зникають після кількох циклів. Далі стежте за чистотою оливи — абразив і вода зношують золотник швидше за будь-які навантаження, тому справний фільтр і вчасна заміна оливи подовжують ресурс нової деталі.

Такий розподільник беруть для ремонту гідравліки мінітрактора та для відновлення навіски після тривалого простою техніки. Підбирайте за зразком і посадковими розмірами свого Сінтай 120 — тоді вузол стане на штатне місце, а навіска знову працюватиме чітко.
