Гідророзподільник для мінітрактора Xingtai 120

Гідророзподільник для мінітрактора Xingtai 120

Підйом, утримання й опускання навісного обладнання на Сінтай 120 повністю залежать від золотникового розподільника гідравліки: він приймає потік оливи від шестеренного насоса, спрямовує його в гідроциліндр навіски й повертає рідину в бак. Позиція нова, постачається зібраним блоком і розрахована на встановлення замість штатного розподільника гідросистеми мінітрактора Xingtai 120.

Як деталь працює в гідросистемі трактора

Важіль керування переводить золотник між положеннями підйому, нейтралі та опускання. Під час підйому олива йде в циліндр і піднімає плуг, культиватор, картоплекопачку чи інше знаряддя. У нейтралі робочі канали перекриті, навіска залишається на заданій висоті, а потік від насоса йде на злив, тому гідросистема не навантажується даремно й олива менше гріється. Під час опускання рідина витісняється з циліндра, і знаряддя йде вниз. Через цей самий блок задається обмеження тиску в контурі: коли шток доходить до упору або знаряддя натрапляє на опір, надлишок тиску скидається, і насос із гідроциліндром не працюють на граничних значеннях.

Конструкція

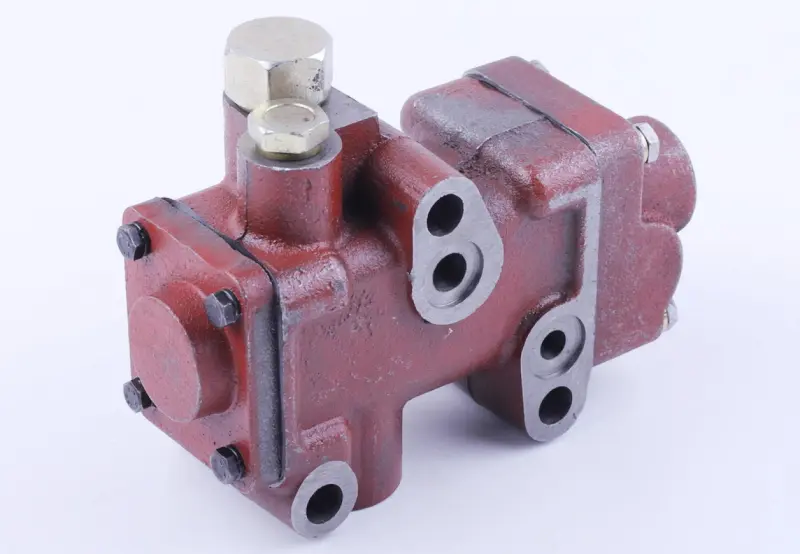

Корпус чавунний литий, пофарбований, зібраний із секцій і стягнутий болтами по фланцях; бічні кришки закривають порожнини золотників. Зверху виведено різьбовий регулювальний вузол із контргайкою під ковпачком — через нього виставляють налаштування контуру за тиском. Приєднувальні майданчики оброблені, отвори під гідролінії виведені на бічні площини корпусу, що дає змогу розвести трубки до насоса, бака й циліндра без зайвих перехідників. Масивне лиття та болтове з'єднання секцій розраховані на постійні пульсації тиску й вібрацію від дизеля, а оброблені площини фланців забезпечують щільне прилягання ущільнень під час затягування.

Як підібрати заміну

• Зніміть старий блок і звірте кількість та розташування приєднувальних отворів, а також міжцентрові відстані кріплення.
• Уточніть виконання гідравліки своєї машини: на мінітракторах Сінтай трапляються розподільники старого й нового зразка, приєднувальні розміри в них відрізняються.
• Перевірте посадкове місце на тракторі — кронштейн, виліт важеля й напрямок підведення трубок мають збігтися без переробок.
• Огляньте знятий корпус: тріщини по фланцю, задири на золотнику та вироблення в отворах означають, що перебирання вже не поверне щільність.
• Підготуйте нові ущільнювальні кільця та чисту гідравлічну оливу: бруд у контурі найшвидше виводить із ладу золотникову пару.

Коли розподільник міняють

Приводом зазвичай стають самовільне просідання навіски під вагою знаряддя, повільний або ривками підйом, відсутність чіткої фіксації важеля в положеннях, перегрів оливи в нейтралі та підтікання по стиках секцій чи по штоку золотника. Причина найчастіше в зношеній золотниковій парі: зазори зростають, частина потоку йде внутрішніми перетіканнями, і до циліндра доходить недостатній тиск. Встановлення нового блока повертає чітке керування навіскою й прибирає провисання знаряддя на зупинках.

Встановлення та перший запуск

Перед демонтажем опустіть знаряддя на землю й скиньте тиск, підготуйте ємність під оливу, від'єднайте трубки та закрийте їх від пилу. Новий блок ставте на очищений майданчик, гідролінії під'єднуйте без перекосу, штуцери затягуйте рівномірно, а важіль до пуску двигуна перевірте на вільний хід по всіх положеннях. Після складання долийте оливу до рівня, зробіть кілька циклів підйому й опускання без навантаження, щоб вийшло повітря, і огляньте з'єднання на підтікання. Потім навантажте навіску знаряддям і перевірте утримання у верхньому положенні протягом кількох хвилин.

Справний розподільник прямо впливає на те, як трактор тримає глибину обробітку і як швидко реагує навіска, тому зношений блок варто міняти одразу, не чекаючи, поки перегріта олива й падіння тиску зачеплять насос і гідроциліндр.
