Пружина клапана зовнішня KM130/138 (Xingtai 24B, Shifeng 244, Taishan 24)

Пружина клапана зовнішня KM130/138 для міні-тракторів Xingtai 24B, Shifeng 244, Taishan 24

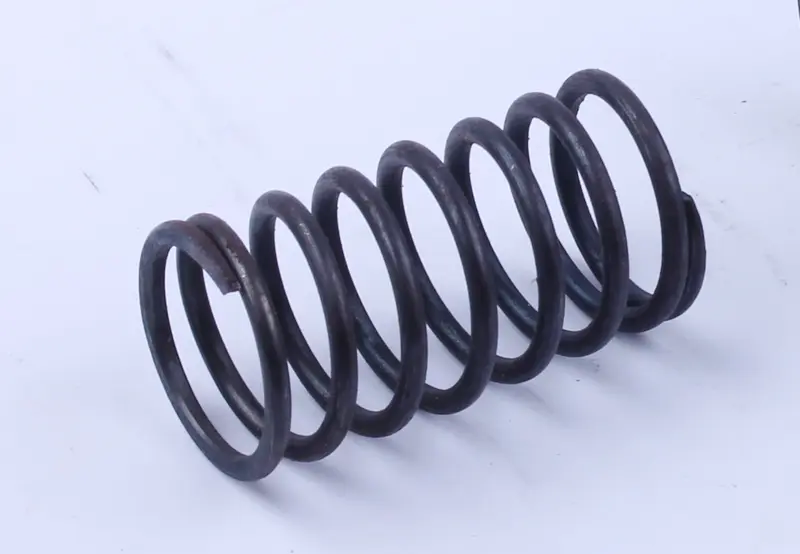

Гвинтова циліндрична пружина стиснення з пружинної сталі, темного кольору, з підтиснутими крайніми витками, працює в механізмі газорозподілу одноциліндрових дизельних двигунів KM130 і KM138. Вона притискає тарілку клапана до сідла й повертає клапан у закрите положення після кожного підйому коромислом, тому саме від її пружності залежать щільність посадки клапанів і стабільна компресія мотора.

Де працює деталь

KM130 та KM138 — горизонтальні одноциліндрові чотиритактні дизелі з прямим упорскуванням і водяним охолодженням, робочим об'ємом близько 1,38 л, діаметром циліндра 122 мм і ходом поршня 118 мм, розраховані приблизно на 2200 об/хв. Клапанний механізм у них верхній, зі штовхачами, довгими штангами та коромислами під клапанною кришкою. Зовнішня пружина стоїть на стрижні клапана між головкою й тарілкою сухарів і весь ресурс мотора працює на стиснення з частотою обертання розподільного вала, витримуючи нагрів від головки та постійні знакозмінні навантаження. Саме такий режим роботи робить пружину витратною деталлю капітального ремонту головки, а не вічним складником двигуна.

Коли пружину міняють

Втрата пружності або злам витка одразу позначаються на поведінці техніки: у зоні клапанної кришки з'являється дзвінкий стукіт, дизель гірше запускається на холодну, втрачає тягу під навантаженням, починає димити й не тримає виставлені теплові зазори. Під час розбирання головки просілу деталь упізнають за зменшеною вільною довжиною та нерівномірним зношенням опорних витків, а тріщини найчастіше йдуть від крайнього витка. Міняти пружини заведено одразу на обидва клапани циліндра — впускний і випускний, інакше вони закриватимуться з різним зусиллям і регулювання знову зіб'ється.

Як підібрати заміну

Головний орієнтир при доборі — модель двигуна, а не модель трактора: KM130 і KM138 ставили на різну техніку, а зовні схожі пружини від дизелів R195, KM385BT чи 4L22BT відрізняються вільною довжиною, діаметром навивки й товщиною дроту та не є взаємозамінними. Перед замовленням порівняйте стару деталь із новою за зовнішнім діаметром, діаметром дроту, кількістю витків і висотою у вільному стані: нова пружина має бути помітно довшою за просілу й рівномірно навитою по всій довжині. Якщо головка ремонтується повністю, доцільно одразу підготувати сухарі й тарілки клапанів, щоб не розбирати механізм удруге через дрібниці.

Встановлення

Заміну виконують на знятій клапанній кришці та демонтованих коромислах за допомогою розсухарювача: клапан фіксують знизу, знімають тарілку із сухарями, ставлять нову деталь і збирають у зворотному порядку, стежачи, щоб обидва сухарі сіли в проточку стрижня без перекосу. Опорні торці мають лягати рівно, без просвіту та скручування витків. Після складання виставляють теплові зазори впускного й випускного клапанів на холодному двигуні та перевіряють мотор на холостих обертах: стукіт має зникнути, а холостий хід стати рівним.

• Тип деталі: зовнішня пружина клапана механізму газорозподілу.
• Застосування: одноциліндрові дизельні двигуни KM130 та KM138.
• Техніка: міні-трактори Xingtai 24B, Shifeng 244, Taishan 24.
• Каталожне позначення за розбираннями двигуна: 1105-03015, аналог 195-03006.
• Виконання: гвинтова циліндрична пружина стиснення з пружинної сталі з підтиснутими крайніми витками.

Зовнішні пружини клапанів належать до деталей, які дешевше оновити під час першого ж розбирання головки, ніж потім діставати наслідки зламаного витка з циліндра. Тримайте такі пружини у ремонтному комплекті для сезонного обслуговування міні-трактора: клапанний механізм працюватиме тихо, а дизель упевнено запускатиметься й триматиме потужність під навантаженням.
